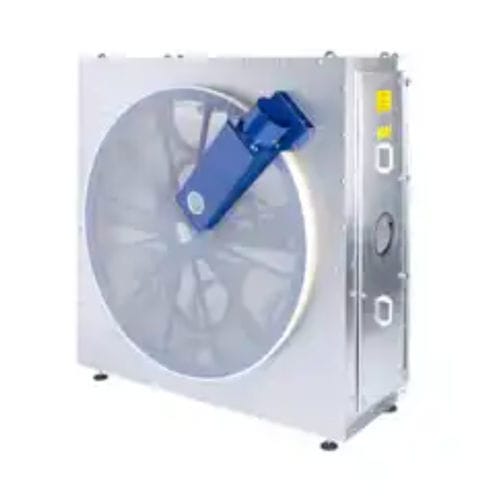

空气航空过滤器 TVM series

盘式

概述
TVM 预过滤器为回转式粗颗粒过滤装置，用于从主气流中分离纤维和粗颗粒。透流式筛网（过滤盘）旋转捕集粗大颗粒，固定吸嘴对过滤介质进行连续清洁。分离出的粗颗粒由输送风机送入二次分离器处理。

透流筛网在粗滤中的优势

• 空气透过性高，降低压损
• 可选的筛孔尺寸以匹配待分离物料
• 对粗颗粒具有较为清晰的分离效果
• 运行维护量低，便于保养

LTG TVM 预过滤器的优势

• 再生式过滤单元，采用连续清扫方式
• 连续清洗避免了排风系统的压力波动
• 盘形紧凑设计，占地空间小
• 通过精确匹配总风量实现最佳面风速
• 安装于洁净气体侧，驱动部件污染最小且易于检修
• 过滤介质更换方便
• 通过优化流路将压损降至最低
• 提供防静电和 ATEX 版本

技术参数（表）
型号 | 输送介质温度 [°C] | 过滤盘直径 [mm] | 风量 [m³/h] | 电机功率 [kW]
TVM CDF | +5 至 +200 | 1 400 | 13 000 - 35 000 | 0.12
TVM 15 | +5 至 +200 | 1 500 | 15 000 - 40 000 | 0.25
TVM 20 | +5 至 +200 | 2 000 | 20 000 - 70 000 | 0.25
TVM 25 | +5 至 +200 | 2 500 | 50 000 - 135 000 | 0.25

特性 / 技术规格

• 功能：回转过滤介质与固定吸嘴连续清洗的粗滤功能
• 过滤介质：可选筛孔尺寸的透流筛网
• 结构：盘形紧凑，安装于洁净气体侧以便于维护
• 清洗：连续、再生（抽风系统无压力波动）
• 性能范围：根据型号举例风量13 000 m³/h至135 000 m³/h
• 温度范围：+5 至 +200 °C
• 过滤盘直径：根据型号为1 400 mm至2 500 mm
• 电机功率（举例）：根据型号为0.12 kW至0.25 kW
• 可选项：防静电和 ATEX 版本
