空气航空过滤器 CDF series

滚筒

产品概述

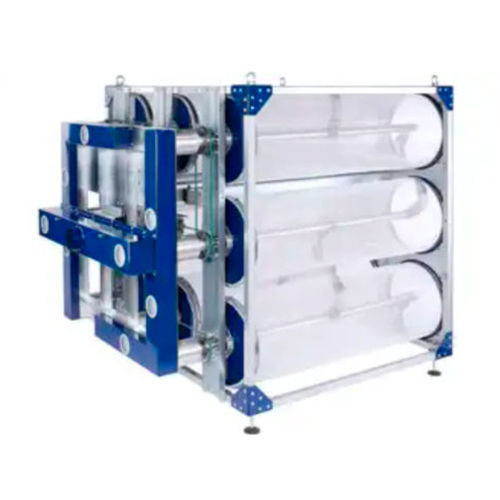

LTG CompactDrum Filter CDF 用于一次气流中粉尘的精密过滤。空气由固定式滤筒从内向外流动，接触滤面并由连续作业的吸嘴抽取。吸嘴执行旋转和叠加的平移运动以完整清除筒体表面。分离出的粉尘由二次回路的送风机输送至分离器并从工艺中排出。所有功能部件和驱动部件均布置在壳体的洁净气体侧，便于检修并提高运行安全性。

优点

• 再生式过滤单元
• 较高的功率密度与大过滤面负荷
• 由于连续清洁，抽吸系统无压力波动
• 采用选定过滤介质，具有高效过滤和良好功率密度
• 过滤介质使用寿命长
• 过滤介质更换方便
• 驱动部件位于洁净气体侧，维护工作量较低
• 紧凑设计便于节省安装空间
• 框架结构以保证结构稳定性
• 提供抗静电和 ATEX 版本
• 提供高温型（CDF-t）

技术参数（表）

• 型号 | 介质温度 [°C] | 过滤面积 [m²] | 过滤盘直径 [mm] | 风量 [m³/h] | 驱动功率 [kW]
• CDF-2 | +5 至 +60 | 5 | 550 | 9 000 | 2×0,12
• CDF-4 | +5 至 +60 | 10 | 550 | 18 000 | 2×0,12
• CDF-8 | +5 至 +60 | 16 | 450 | 30 000 | 2×0,12

补充技术说明

• 根据风量要求，可将多台 CDF 模块化并排或叠置布置。
• 作为 LTG 模块化过滤系统的一部分，CDF 可与 TVM-CDF 预过滤器组合使用。
• 高温工况可选用 CDF-t 型号。

技术规格

• Brand: LTG
• 商业名称 / 型号: CompactDrum Filter CDF
• 型号变体: CDF-2, CDF-4, CDF-8
• 介质温度范围: +5 至 +60 °C
• 过滤面积: CDF-2 = 5 m², CDF-4 = 10 m², CDF-8 = 16 m²
• 过滤盘直径: CDF-2 = 550 mm, CDF-4 = 550 mm, CDF-8 = 450 mm
• 风量能力: CDF-2 = 9 000 m³/h, CDF-4 = 18 000 m³/h, CDF-8 = 30 000 m³/h
• 驱动功率: 2×0,12 kW（列示型号）
• 过滤概念: 再生式单元，采用旋转/平移吸嘴进行连续清洁
• 结构: 为便于检修和保证安全，所有驱动和功能部件均位于洁净气体侧
• 可选版本: 抗静电、ATEX、高温（CDF-t）
• 安装: 支持模块化布置；可与 TVM-CDF 预过滤器组合
• 维护: 过滤介质寿命长；更换方便；维护需求低
