5轴加工中心 Rhino 1700

卧式CNC数控用于航空工程

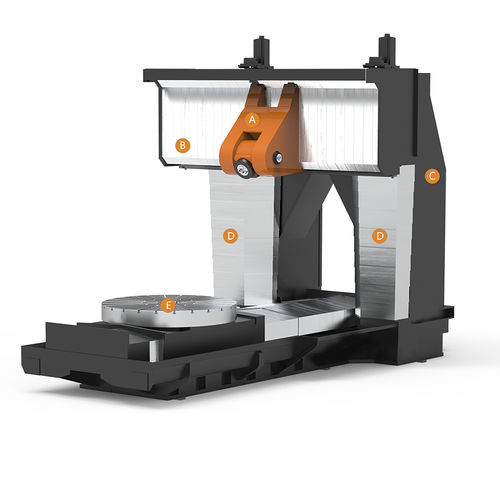

移动横梁与双柱设计 一体化H型立柱设计 Y轴采用 "对称式双驱动 "设计 欧式机械铣头，高扭矩可达1,200 Nm 欧式扭矩电机驱动旋转工作台 友好的操作界面 A.欧式机械铣头，高扭矩可达1,200Nm B.X轴移动横梁结构设计 C.一体式H形立柱设计 D.Y轴采用 "对称式双驱动 "设计 E.欧洲扭矩电机驱动旋转台 X-轴 1.双立柱结构在高速和高加/减速加工时提供强有力的支持，并保证高刚性和高精度。 2.X轴横梁由宽跨度（1,000mm）的重型直线导轨支撑，确保加工时的重负荷和高刚性。 Y轴 1.对称双驱动 "是由双伺服电机驱动2个滚珠丝杠，以确保加工效率和滚珠丝杠的长效性。 2.H型立柱的强大支撑力和每根立柱上的2个重型滚柱直线导轨，确保了移动横梁的最佳运动和高刚性，并在切割时保持精度和刚性。 3.Y轴配备4根重型滚柱直线导轨，并采用8根重型滚柱直线导轨滑块，为铣头提供最佳刚性。 Z轴 1.高刚性的一体式底座，旋转台设计为宽跨度（1,000mm），由重型直线导轨和8个重型滚柱直线导轨滑块支撑，确保重载和高刚性。 X/Y/Z轴 安装有4个海德汉直线光栅，X/Z轴各1个，Y轴2个。
