报告软件 QUINDOS

编程CAD测量

概述

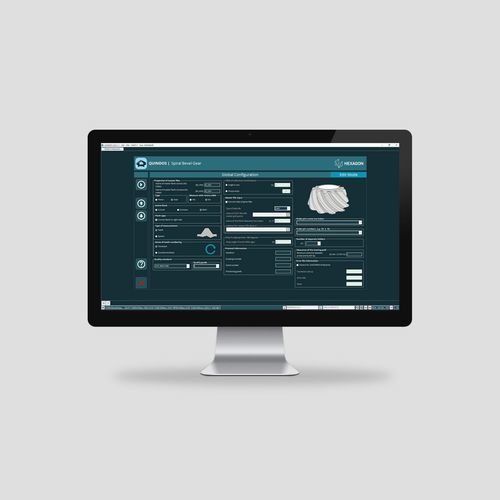

Hexagon QUINDOS 是面向特殊几何体的模块化计量软件，旨在 CAD 驱动的 CMM 环境中对齿轮、叶片、螺杆压缩机、凸轮轴及其他复杂零件进行编程、检测和评估。

主要功能

• CAD 驱动编程：基于 CAD 的环境，用于创建、可视化和控制复杂测量任务以实现高精度检测。
• 基于 PMI 的自动化：利用 3D CAD 模型中的 PMI 自动生成程序，加速检测规划。
• 具有数字孪生的离线编程：与 I++ Simulator 集成，在虚拟机上离线构建和测试程序，避免碰撞并减少停机时间。
• 符合标准的 GD&T 分析：先进的几何尺寸与公差评估，报告符合国际和行业标准。
• 强大的报告与分析：可定制的报告，结合数值与图形显示、可追溯性及与 SPC 系统的集成以监控过程。

附加模块

• 特殊几何模块：为齿轮、涡轮、叶片、转子等具有特殊评估标准的组件提供专用模块。
• 解决方案专用模块：扩展用于高级评估和测量的功能模块。
• I++ Simulator：基于数字孪生的 QUINDOS 离线编程环境，用于在虚拟机上构建、测试和验证 CMM 程序。

产品使用场景

• 检测棱柱件：支持自动化例程、GD&T 分析、报告和过程控制的灵活 CMM 编程。
• 检测自由曲面零件：获取复杂 3D 曲面（钣金、汽车车身件），并与 CAD 及 GD&T 要求进行比对。
• 检测复杂几何形状：通过 CAD 驱动编程和高级分析对齿轮、涡轮叶片、凸轮轴进行高精度检测。

为何选择 QUINDOS？
支持主要国际测量标准，帮助在生产和供应链中保持一致性和可追溯性。向后兼容性保护现有程序投资，并支持多种接触式、光学和多传感器测量系统，实现跨不同检测设备的单一软件平台部署。

QUINDOS 2026.1 更新要点

• CMM Check 3.0 测量规：符合标准的监测和中间测试工作流已集成至 QUINDOS。
• 改进的高速扫描（VHS）以加快设置：可在 CAD 几何体上直接创建扫描路径，新增点类型并对扫描参数进行后台自动化。
• 支持回转台的 CNC 兼容 CAD 编程：一次性生成带固定或可变回转位置的测量点以用于多轴任务。
• 引导分组的智能几何处理：引导式几何类型选择、自动唯一命名并防止 CAD 结构内重复。
• 支持圆弧路径的高级运动控制：支持圆形间隙移动及包含螺旋过渡的探测路径，适用于具备圆弧运动能力的机床。
• 增强的齿轮与传动分析：新增径向跳动评估、详细齿厚分析，并支持圆柱蜗杆线性尖端修形分析。

资源（宣传册与技术资料）

• QUINDOS 宣传册
• QUINDOS 齿轮解决方案

技术规格

• 产品名称 / 型号：QUINDOS
• 软件类型：面向特殊几何体的模块化计量软件
• 支持组件：齿轮、涡轮叶片、转子、棱柱件、自由曲面件、凸轮轴、螺杆压缩机
• CAD 集成：CAD 驱动编程、PMI 自动化
• 离线工具：I++ Simulator 数字孪生用于离线编程和碰撞避免
• 标准支持：ISO、DIN、AGMA、JIS、VDI
• 齿轮数据交换：符合 VDI/VDE 2610 的支持
• GD&T：先进的 GD&T 评估与标准对齐报告
• 报告与分析：可定制布局、图形可视化、可追溯性及 SPC 集成
• 多传感器兼容：支持接触式、光学和多传感器测量系统
• 向后兼容性：旧程序在新版中受支持
• 2026.1 新增：CMM Check 3.0、改进的 VHS 扫描工作流、回转台 CNC 编程、引导几何分组、圆弧路径运动支持、增强的齿轮/传动分析
