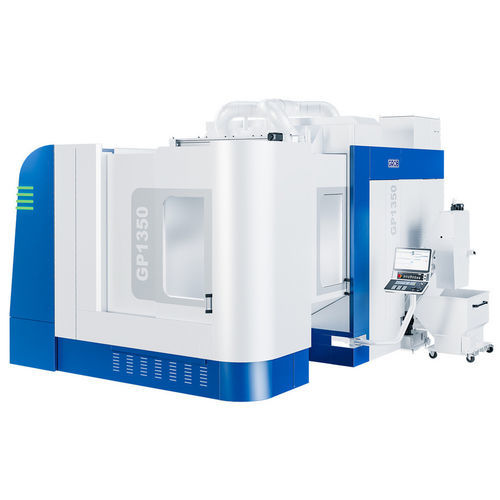

5轴加工中心 GP1350

通用用于切割机龙门式

产品概述
GP1350 是一款面向大型复杂工件精密加工的5轴龙门加工中心。其阻尼龙门结构、动态轴驱动与大容量刀库可实现短加工周期并为重型与超大工件提供灵活的生产能力。

主要卖点

• 5轴龙门结构，适用于大型重件的高精度加工
• 高容量刀库（最多408把刀位），支持长时间无人值守
• 高性能主轴与动态轴性能，提升切削效率
• 通用铣头支持 -2.5° 下切，机床占地紧凑，减少装夹时间
• 支持自动化扩展（换 pallet 装置、pallet 存储系统、GROB 机器人系统）

应用 / 行业

• 航空航天
• 机械工程
• 汽车工业
• 能源技术
• 模具与冲压行业

技术亮点

• 刀库：双排一体化刀库，支持动态换刀至主轴；具有人体工程学的多刀具装夹操作；最高可达408把刀位以提升生产效率
• 高性能主轴与轴系：主轴针对高切削性能优化，轴系运动动态化以缩短加工时间
• 灵活且经济：通用铣头支持 -2.5° 下切，专为大型工件设计且保持机床占地紧凑
• Ready4Automation：为自动化生产环境设计；可选扩展：pallet 换装器、pallet 存储系统、GROB 机器人系统（GMR）

技术参数
X / Y / Z 轴行程 [mm] : 1,400/1,950/1,100
X / Y / Z 轴最大速度 [m / min] : 60/50/50
工件最大尺寸 [mm]（无 / 有 pallet） : Ø 1,400x1,100/Ø 1,250x1,100
最大干涉直径 [mm] : Ø 1,750x1,650 ***
按 VDI 2852 在 nmax 11,000 [rpm] 下的切屑-切屑时间 t1 [s] : 4.7
X / Y / Z 轴定位精度* [mm]* : 0.006
A / B 轴重复定位精度* [mm]* : < 0.0025
工作台 / pallet 尺寸 [mm] : 最多 Ø 1400 / 1,250 x 1,000
最大工件重量 [kg]（工作台 / pallet / pallet 换装器） : 最多 3,600 **
最大刀具长度 [mm] : 500/900 **

* 根据 ISO 230-2:2014
** 可选
*** 仅在有条件限制时可能实现

技术规格

• 型号：GP1350
• 机型：5轴龙门加工中心
• 行程 (X / Y / Z) [mm]：1,400 / 1,950 / 1,100
• 轴最大速度 (X / Y / Z) [m/min]：60 / 50 / 50
• 工件最大尺寸（无 / 有 pallet）[mm]：Ø 1,400 x 1,100 / Ø 1,250 x 1,100
• 最大干涉直径 [mm]：Ø 1,750 x 1,650（有条件限制）
• 切屑-切屑时间 t1 (VDI 2852) 在 nmax 11,000 rpm [s]：4.7
• 定位精度 (X / Y / Z) [mm]：0.006
• 重复精度 (A / B) [mm]：< 0.0025
• 工作台 / pallet 尺寸 [mm]：最多 Ø 1,400 / 1,250 x 1,000
• 最大工件重量 [kg]：最多 3,600（工作台 / pallet / pallet 换装器）— 可选
• 最大刀具长度 [mm]：500 / 900（可选）
• 刀库容量：最多 408 刀位
• 自动化准备：换 pallet 装置、pallet 存储系统、GROB 机器人系统（GMR）
