闭合回路风洞 ECF

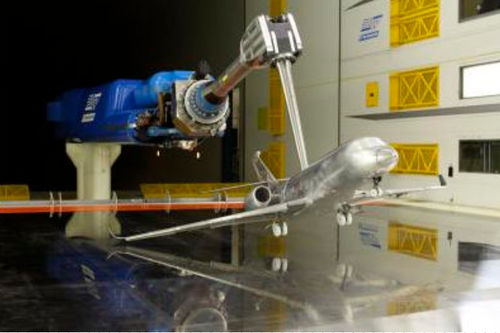

飞行模型架

马克尼斯的发动机标定设施（ecf）是一个风洞发动机模拟器的工业标定设施，用于低速和高速领域。 设施的类型 发动机模型支撑架与真空系统相连。 模型支持 外部六组件平衡（最大推力：3000N）。 发动机模型支撑架的内部直径。500毫米。 辅助系统 压缩空气供应。 容量为6公斤/秒，连续80巴。 驱动空气控制，增量为0.0005公斤/秒 真空系统。 标准的最大发动机总质量流量。 14.7公斤/秒。有特殊规定可用于增加最大质量流量。 最大马赫数：0.93 典型测试 在没有外部流量的模拟风洞条件下，对发动机模拟器（如推力）进行校准。例如。 涡扇推进器模拟器（TPS 吹气式喷嘴 通流机舱
