查看软件 Master

CAD生产用于航空工程

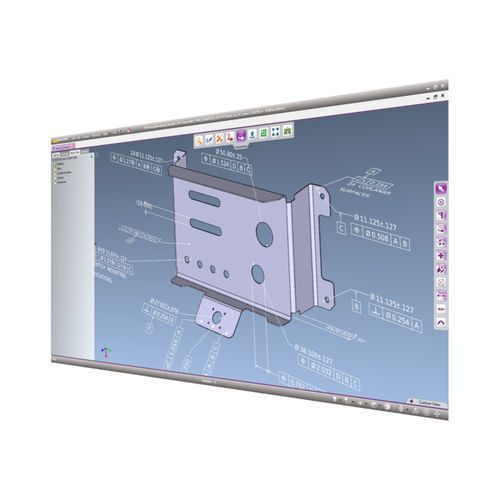

包括尺寸和公差的原生CAD模型可以被转换，也可以用基于模型的定义技术的所有特定功能来显示。使用3D-Master可以将对2D图纸的需求降到最低，因为在3D模型中，所有与生产相关的信息都保存在所谓的视图或捕获中。 数字化制造过程的简化 3D_Evolution软件可以转换所有CAD系统的数据，包括3D Master的相关格式，如Catia V5、NX、Creo以及STEP AP 242和JT。 查看软件3D_Analyzer可以读取所有当前的CAD数据，也支持所有3D Master的具体功能。 要在三维模型上显示二维图纸中包含的所有信息，需要一种特殊的技术，在视图中结合公差、注释和尺寸。通过选择一个视图，模型按照设计者先前的定义对齐，并放大到一个特定区域。因此，只有设计者选择的尺寸才会显示出来。 此外，可以在视图中保存截面。因此，3D主模型消除了生产零件时对2D图纸的需求。另外，与作为二维图纸创建和打印出来的特定视图相比，三维主模型更容易使用，并能更好地理解。此外，使用三维主模型，只需要一个数据源来生产零件，这实际上消除了错误和混乱，而这些错误和混乱往往是由不同修订的模糊的二维图纸造成的。 完整而灵活的使用 3D_Evolution MCAD转换器套件将尺寸的图形表示以及语义，即
