经过认证的3D_Evolution©质量检查器可以验证所有的三维几何图形,与CAD格式无关。它是唯一经过SASIG/PDQ和VDA 4955/2规范认证的转换工具。

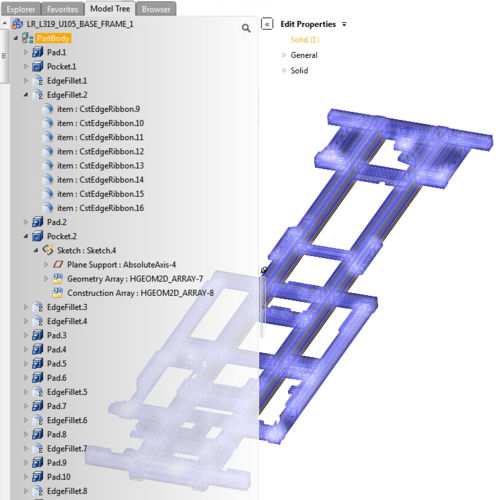

面部、表面、曲线和拓扑结构上的故障会准确地显示在模型上。在检查器的树状结构中列出错误类型,可以系统地选择几何图形和错误清除。3D_Evolution还具有特定的自动愈合和交互式清理功能,用于处理与VDA检查有关的错误,如扭曲的面、小型面和许多其他错误。
根据应用和/或客户要求,可以保存包含相关测试标准的测试档案。测试结果符合SASIG/PDQ和VDA 4955/2规范,并能以HTML格式保存。与所有其他模块类似,质量检查器可以应用于单个零件或组件,也可以以批量模式运行。
这个工具是在与航空航天工业的密切合作下开发的,用于验证长期存档和检索(LOTAR)的CAD数据。
基于生成三维模型的CAD系统在STEP AP 242文件中写入的几何验证属性(GVP)值,数据将被独立的3D_Evolution内核读取和检查,以验证这些值。在给定的公差范围内,与计算值不同的属性值将被指出。这些GVP的例子是。
- 几何学,例如:体积、表面、中心点和COPS
- 装配,例如,孩子的数量和实体中心点
- PMI,例如,折线曲线长度比较
- 镶嵌,例如,中心点和表面积
---
