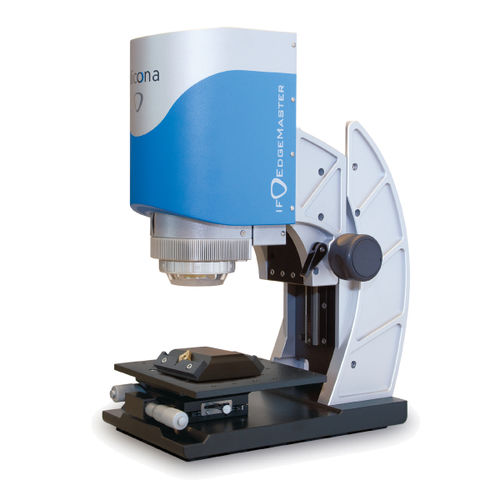

光学三维测量机 EdgeMaster
用于航空工程3D

光学三维测量机
光学三维测量机
光学三维测量机
添加到我的收藏夹
添加到产品对比表


产品规格型号

探头种类
光学
其他特性
用于航空工程, 3D
X轴

25 mm
(1 in)

Y轴

25 mm
(1 in)

Z轴

155 mm
(6 in)

产品介绍

EdgeMaster 是专门用于全自动测量刀具刃口的光学 3D 测量仪。该设备不受刀具的种类,大小,材料或者表面处理影响,可以测量各种刀具的刃口,比如刀片,钻头,铣刀和其他轴类刀具。用户不仅可以测量半径大于 2μm 刃口,还可以测量刃 口的前角、楔角和后角。同时该设备可以精确测量各种不同形状,包括瀑布型和喇叭型的刃口。即使在外部震动,温度不稳定和光线干扰的生产环境中,该设备也能提供可追溯,可重复,高分辨率的测量结果。除了崩刃测量,也可以实现高分辨率,可追溯的前角面粗糙度测量。 高测量密度 高达5亿个测量点确保超精密测量,同时也可以保证即使在长工作距离下,也能保持公差在微米甚至亚微米范围内。Focus-Variation光学技术的高测量点密度使操作员能够在大范围测量过程中获得始终如一的高横向和纵向分辨率。 测量倾斜斜面 来自不同方向的光源通过处理可以提高测量效果,从而获得最佳倾斜斜面的数据,也不会受到物镜数值孔径的影响。根据不同的表面特性甚至可以测量达到87度的斜面。 各种不同表面反射特性 运用SmartFlash软件可以实现对各种具有不同表面折射特性的材料实现高分辨率测量。组合光源可以为整个测量范围提供最佳测量光源。我们的用户使用该设备可以为粗糙的,光滑的和高反射表面提供完整的三维测量。
