飞机航空电缆 OBDII

数据供电微型

产品概述

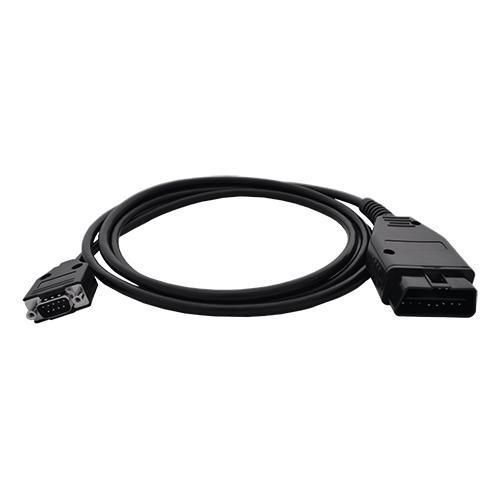

OBDII Odometer 是一款智能接口线缆，可与车辆车载电脑通信，将车辆速度作为外部辅助数据提供给高级导航 INS 解决方案。该设备通过 RS232 串行数据接口输出实时车速，连接到 INS 产品时，可在 GPS 不可用时提升导航精度。

特点

• ABS 速度与倒车检测：在部分车辆上可从 ABS 系统获取高精度、高分辨率的车速。其它车辆则由变速器提供准确速度。部分车辆还可通过齿轮箱位置检测倒车状态。
• 小型耐用设计：小型在线设计，便于安装于任何车辆；采用坚固的 ABS 塑料外壳和抗拉应力电缆。
• 可靠性：基于面向安全的实时操作系统构建，软件按照安全标准设计和测试。硬件按 MIL 规格设计，电源和通信完全进行电气隔离。

下载（摘要）

• 数据表：版本 1.2（2021-09-01）
• 参考手册：版本 1.3（2022-10-07）
• OBDII Odometer Viewer：版本 1.2（2022-01-28）— 一个用于查看 OBDII Odometer 数据的基础 Java 工具。
• OBDII Odometer SDK：版本 1.0（2018-05-25）— 通过 AN Packet Protocol（C/C++、Java、.Net C#）进行接口的免版税示例源代码。
• 固件：版本 1.2（2022-09-05）— 适用于所有硬件版本的固件；更新日志见参考手册。

特性 / 技术规格

• 支持协议：
  • ISO 9141-2
  • ISO 11898
  • ISO 14230-4
  • ISO 15765
  • ISO 15765-4
  • SAE J1850 VPW
  • SAE J1850 PWM
  • SAE J1939
  • 其他厂商专用协议
• 接口：RS232
• 接口隔离：光学隔离
• 速率：115200 波特
• 协议：AN Packet Protocol
• 输出数据率：10 Hz
• 工作电压：9 至 16 V
• 输入保护：浪涌；过压与欠压；掉电保护（Brown Out）；反极性保护
• 电源来源：OBDII 接口（车辆供电）
• 典型功耗：0.72 W
• 工作温度：-40 °C 至 85 °C
• 环境防护：IP54
• 重量：202 克
