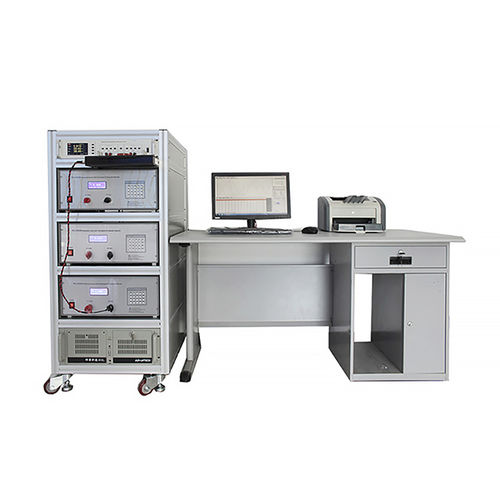

功率测量仪 DX-2012SA

电流AC 电流磁场

DX-2012SA软磁交流测量仪可以自动测量软磁材料，如软铁氧体、电气合金、非晶和纳米晶在动态（交流）条件下的交流磁滞回线、磁化曲线和损耗曲线。 准确测量剩磁Br、矫顽力Hc、比总损耗Ps、振幅磁导率μa、损耗角δ、电阻磁导率μR、电感磁导率μL、弹性磁导率μ′、粘性磁导率μ " 、电感系数AL和Q值等动态磁特性参数。 符合中国国家标准GB 5026-85、GB 3658-90、GB/T 9632.1-2002、GB/T 19346-2003、行业标准SJ/T 10281-91和国际标准IEC 60367-1、IEC 60404-6。 计算机的控制和A/D采样取代了传统的模拟电桥、频率表、电流表、电压表和功率表，整个测试过程自动完成。 交流磁滞图（DX-2012SA）的一般特点 1.测试样品品种：软磁铁氧体、电气合金、非晶、非晶和纳米晶体。 2.测试样品形状：环形、E形和U形。 3.具有闭合磁路的测试样品可以直接在样品上绕制和测量。样品、充磁线圈（N1）和测量线圈（N2）构成一个空载变压器。 4.无感电阻与充磁线圈回路相连，通过测量无感电阻上的压降来确定充磁电流和磁场强度，磁场峰值可通过数字反馈锁定，磁场锁定精度0.5%。
