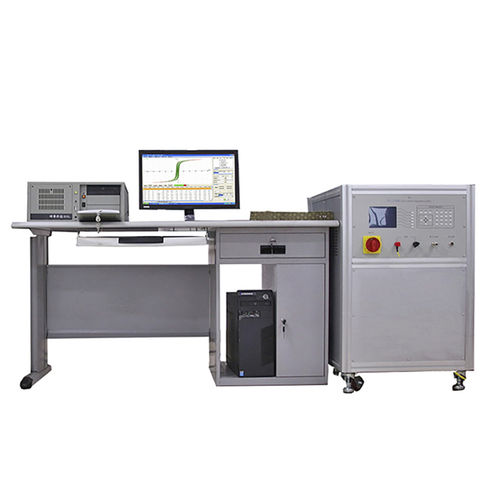

功率测量仪 DX-2012M

电流AC 电流磁场

DX-2012M硅钢材料测量仪适用于测量各种热轧、冷轧取向和无取向硅钢材料，以及被测硅钢变压器铁芯。它可以准确测量硅钢材料在工频条件下的磁感应强度Bm、比损耗Ps、磁滞回线和交流磁化曲线。 采用Windows测量软件，操作简单。该产品符合中国国家标准GB/T 3655-2000、GB/T 13789-92和国际标准IEC 404-2、IEC 60404-3和IEC 60404-6。 计算机的控制和A/D采样取代了传统的模拟电桥、频率表、电流表、电压表和功率表，整个测试过程自动完成。 交流磁滞图（DX-2012M）的一般特点 1.测试样品品种：热轧、冷轧硅钢材料、电热合金、非晶和纳米晶体。 2.测试样品形状：带状和片状开放样品、环状、E型和U型封闭样品。 3.开路样品采用EpsteinSquare形成闭合磁路，还可以选择磁导率。闭合样品可以放在直接绕组测量下，成品变压器也可以放在直接测量下。 4.样品（铁芯）、充磁线圈（N1）和测量线圈（N2）组成一个空载变压器。 5.无感电阻连接到充磁线圈回路，通过测量无感电阻上的压降来确定充磁电流和磁场强度，磁场峰值可以通过数字反馈来锁定，磁场锁定精度0.5%。
