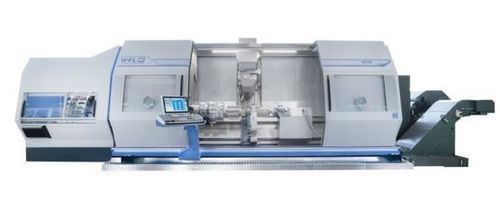

CNC数控铣床 M7 series

卧式用于航空工程

概述
M70 MILLTURN 是基于 WFL 模块化系统的 CNC 复合车铣中心。其机床设计在最小化工件、刀具与导轨之间距离的同时，最大化各导轨间距，从而实现最佳的刚性与几何稳定性。前装式刀库结构紧凑、稳定，便于安全取放刀具。

主要亮点

• 模块化刀具接口，确保长期的精度与刚性。
• 标准刀具接口可承受较高的进给力。
• 支持高产能的深孔钻削方案及多种特殊加工技术。
• 棱柱式（prism）刀具系统允许使用超出标准尺寸的刀具。

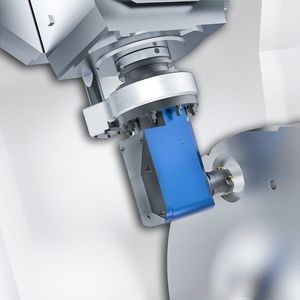

• 使用实心棱柱刀座，并在采用 WFL 系统镗杆时实现自动刀头更换。
• 两种刀库方案（容量可达200把）。

技术数据（表）
名义心间距 — mm — M70: 1000 / 2000 / 3000 / 4500 / 6000 / 8000 — M70‑G: 1000 / 2000 / 3000 / 4500 / 6000 / 8000
上滑座上方回转直径 — mm — M70: 850 / 850 / 850 / 850 / 820 / 790 — M70‑G: 850 / 850 / 850 / 850 / 820 / 790
最大功率，车削主轴 40% (100%) — kW — M70: 56(40) / 80(60) * — M70‑G: 56(40) / 80(60) // 60(40) / 90(60) *
最大扭矩，车削主轴 40% (100%) — Nm — M70: 3420(2440) / 5860(4500) * — M70‑G: 3420(2440) / 5860(4500) // 3000(2000) / 4800(3200) *
最大主轴转速，车削主轴 — min-1 — M70: 2400 / 1600 * — M70‑G: 2400 / 1600 *
最大功率，铣削主轴 40% (100%) — kW — M70: 58(45) * — M70‑G: 58(45) *
最大扭矩，铣削主轴 40% (100%) — Nm — M70: 640(500) / 400(310) * — M70‑G: 640(500) / 400(310) *
最大主轴转速，铣削主轴 — min-1 — M70: 5000 / 8000 * — M70‑G: 5000 / 8000 *
B 轴摆角 — deg — M70: 220 (-110…+110) — M70‑G: 220 (-110…+110)
Y 轴行程 — mm — M70: 525 (-225…+300) — M70‑G: 525 (-225…+300)
X 轴行程 — mm — M70: 900 (-20…+880) — M70‑G: 900 (-20…+880)
尾座锥孔 — 型号 — M70: MK6 — M70‑G: -
刀库存储系统 — 数量 — M70: 36 / 72 / 108 / 200 * — M70‑G: 36 / 72 / 108 / 200 *
数控 SIEMENS — 型号 — M70: SINUMERIK ONE — M70‑G: SINUMERIK ONE

技术规格

• 可选名义心间距：1000、2000、3000、4500、6000、8000 mm
• 上滑座上方回转直径可达850 mm（随心间距变化）
• 车削主轴功率选项最高可达80 kW（40% / 100% 不同工况）
• 车削主轴扭矩最高可达5860 Nm（视工作循环而定）
• 车削主轴最高转速：2400 / 1600 min-1（视配置而定）
• 铣削主轴功率：58 kW（40%）/ 45 kW（100%）为参考值
• 铣削主轴扭矩：可达640 / 400 Nm（40% / 100%）
• 铣削主轴转速：5000 / 8000 min-1
• B 轴摆角范围：220°（-110° … +110°）
• Y 轴行程：525 mm（-225 … +300）
• X 轴行程：900 mm（-20 … +880）
• 尾座锥孔：MK6（仅限 M70）
• 刀库容量：36 / 72 / 108 / 200 把
• 标准数控：SIEMENS SINUMERIK ONE
