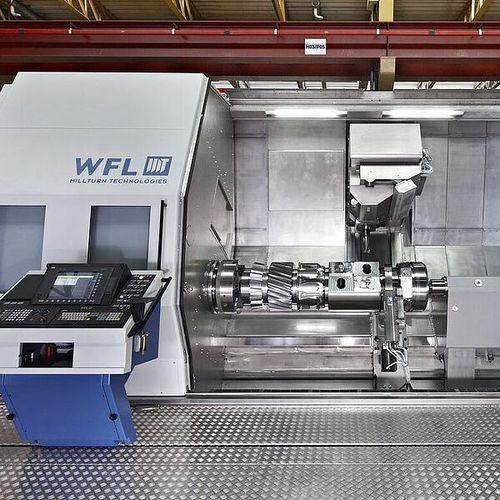

CNC数控铣床 M100

卧式用于航空工程5轴及以上

M100 M120 M150 标称中心距 - mm - 2000/3000/5000/6500/8000/10000/12000 过上拖板回转直径 - mm - 900 1140 1480 两中心间车削直径 - mm - 980/940/920/880/860/820/780 1220/1180/1160/1120/1100/1060/1020 1560/1520/1500/1460/1440/1400/1360 车主轴最大功率 40% 输出 - kW - 103//113 103//113 103//113 车主轴最大扭矩 40% 输出 - Nm - 6400/10160//8790/14000 6400/10160//8790/14000 6400/10160//8790/14000 车主轴最大扭矩 100% 输出 - Nm - 4600/7300//7810/12400 4600/7300//7810/12400 4600/7300//7810/12400 车主轴最高转速 - min-1 - 1600 / 1000 // 1600 /1000 1600/1000//1600/1000 1600/1000//1600/1000 铣主轴最大功率 100% 输出 - kW - 30/55 30//45//55 45//55 铣主轴最大扭矩 100% 输出 - Nm - 315/730 315//500/310//730 500/310//730 铣主轴最高转速 - min-1 - 6000/3200 6000//5000/8000//3200 5000/8000//3200 B轴摆角 - 度 - - 110/+90 - 110/+90 - 110/+90 Y轴行程, 30kW - mm - 600(-200...+400) 600(-250...+350) - Y轴行程, 45kW - mm - - 650(-290...+360) 800(-400...+400) Y轴行程, 55kW - mm - 500(-200...+300) 650(-300...+350) 800(-450...+350) X轴行程, 30kW, 55kW - mm - 920(-20…+900) 1120(-20…+1100) 1120(-20…+1100) X轴行程, 45kW - mm - - 1100(-20...+1080) 1150(-20...+1130) 尾架套筒直径 - mm - 180 180/300 300 刀库 - 数量 - 36/72/108 / * 36/72/108 / * 36/72 /108/ * 西门子数控系统 - 类型 - SINUMERIK 840D sl SINUMERIK 840D sl SINUMERIK 840D sl
