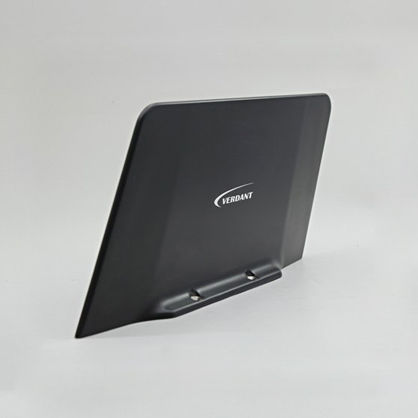

JD 85 是一款 VOR/LOC/GS 导航天线,专为...和商业应用而设计。该天线外形小巧,可抵御极端环境条件,适用于直升机和高性能超音速喷气式飞机。一套包括一对叶片,每个叶片都有一个 TNC 连接器。可根据要求提供同轴互连电缆。
按照 MIL 810 F 标准进行测试。
VOR/LOC/GS 叶片天线
电气
频率范围(VOR/LOC)108 兆赫 - 118 兆赫
频率范围(滑镜)328 MHz - 336 MHz
驻波比(108 MHz - 118 MHz)5:1(最大值)
驻波比(328 MHz - 336 MHz)3:1(最大值)
极化水平
辐射模式方位全向
辐射模式前视叶
阻抗 RF50 Ω 标准
静电保护直流接地
功率射频仅接收
机械性能
重量每片 795 克(最大值
高度 153 毫米(最大值)
材料玻璃环氧树脂
表面处理马特
连接器 TNC 母头
颜色黑色
环境温度
温度-55°C 至 +90°C
高度 60,000 英尺
---
