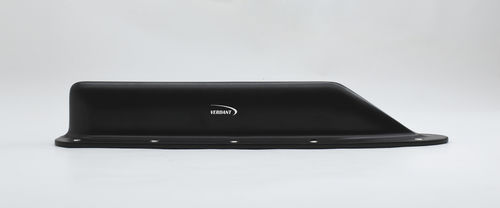

JH 60 标记信标天线设计用于 ILS 系统。 辐射元件包裹在单片玻璃纤维增强环氧罩中。 这些天线是扁平、低阻力天线,旨在承受恶劣的环境条件,非常适合高性能超音速飞机。
根据 MIL 810 F 标记信标天线电频率范围 75° 0.15 MHz VSWR1. 5:1 (最大) 偏振线性/水平辐射模式部分向下阻抗 RF50 Ω 标称静态保护直流接地
功率 RFEF 仅接收
机械
重量650 克(最大)
高度 66 毫米(最大)
材料玻璃环氧树脂涂层
哑光
连接撕裂女性
颜色黑色
环境
温度 55°C 至 +90°C
海拔 60 000 英尺
---
