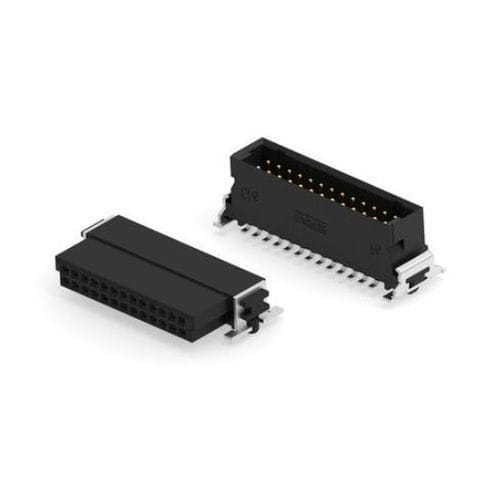

PCB电连接器 154 series

飞机SMC线对板

概述
SMC 系列 PCB 连接器采用 1.27 mm 紧凑间距，适用于高密度的板对板（board-to-board）和线对板（wire-to-board）互连。提供 12 至 80 个位置以及多种行/列和堆叠配置，适合空间受限的设计，并通过极性外壳和镀金接触区保证信号完整性。

产品类型特性

• 连接器形状：矩形
• PCB 连接器类型：PCB 安装针座 | PCB 安装插座
• 连接器系统：板对板 | 线对板
• 针座类型：完全护罩式
• 可密封：否
• 终端至：软性印刷电路板（FPC）| 印刷电路板
• 产品类型：连接器组件

配置特性

• 列数：6 | 8 | 10 | 13 | 16 | 20 | 25 | 40
• 加载位置：12 | 16 | 20 | 26 | 32 | 40 | 50 | 68 | 80
• 可堆叠：否 | 是（stack through）
• 接触负载状态：完全加载
• PCB 安装方向：直角 | 垂直
• 行数：2 | 6

电气特性

• 耐电压：500 Vrms
• 接触电阻：25 mΩ
• 工作电压：10 VDC
• 接触电流额定（最大）：1.0 – 1.7 A，视型号而定

机体特性

• 连接器轮廓：高 | 低 | 标准
• 主色：黑色 | 蓝色

接触特性

• 嵌合区长度：3.25 mm | 4 mm
• 嵌合舌厚度：0.3 mm
• 嵌合舌宽度：0.42 mm
• 接触基材：铜合金
• 接触形状：双簧 | 矩形
• 嵌合区镀层：金（Au）
• PCB 终端镀层：锡（典型 4–6 µm）
• 接触类型：针 | 插座 | 插孔 | 舌片

终端特性

• 终端方法：表面贴装（SMT）
• 终端柱与尾长：4 mm

机械固定

• 对齐特征长度：0.75 mm
• PCB 固定保留类型：定位柱（有 | 无）
• 配合保持类型：摩擦锁 | 锁定
• 配合对齐类型：极性（Polarization）
• 连接器安装类型：板上安装

外壳特性

• 嵌合入口位置：侧面 | 顶部
• 中心线（间距）：1.27 mm
• 外壳材料：液晶聚合物（LCP），UL 94V-0

尺寸

• 连接器长度（mm）：12.7 | 15.24 | 17.78 | 21.6 | 25.4 | 30.48 | 36.83 | 48.26 | 55.88
• 距 PCB 的轮廓高度（mm）：3.85 | 4.25 | 6.25 | 6.75 | 8.25 | 9.05 | 9.85 | 13.65
• 连接器宽度（mm）：6.25 | 7 | 7.2 | 9.6 | 9.8 | 10
• 行间距：1.27 mm
• 堆叠高度（mm）：1.75 | 3.25 | 4.85 | 6.25 | 9.05 | 13.65

使用条件

• 工作温度范围：根据型号可达 -55 °C 至 125 °C

操作 / 应用

• 屏蔽：否
• 电路应用：电源 & 信号

行业标准

• 标准：IEC | ISO
• 机构兼容性：UL | UL E84703 | DIN
• UL 阻燃等级：UL 94V-0

包装特性

• 包装方式：Reel | Tape & reel
• 卷盘直径：300 | 330 mm
• 包装数量示例：160 | 170 | 250 | 280 | 560

技术规格

• 系列：SMC series
• 间距：1.27 mm
• 可用位置：12–80
• 行数：2 或 6
• 安装方向：直角或垂直
• 接触镀层：金（接合面）、锡（PCB 端）
• 耐电压：500 Vrms
• 工作电压：10 VDC
• 典型应用：适用于空间受限的高密度互连设计
