混合电连接器 SPE

数据飞机以太网

概述

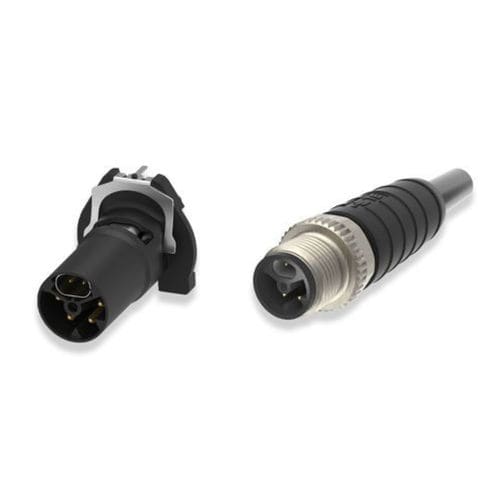

SPE-M12 Hybrid 是用于 Single Pair Ethernet（SPE）的工业连接器，在单一 M12 接口中集成了高速数据传输和电力传输。其支持高达 1 Gbps 的数据速率和高达 1 kW（2×8 A）的功率传输。为恶劣工业环境设计，具备 IP67 防护等级、可靠的锁紧机制，并符合 IEC 63171-7 标准以确保不同设备和厂商之间的 SPE 互操作性。

主要特性

• 在单一 M12 尺寸中整合数据与电力
• 高速数据传输，最高可达 1 Gbps
• 功率传输能力最高达 1 kW（双 8 A 导体）
• 适用于恶劣环境的坚固设计，IP67 防护
• 可靠的锁紧机构，保证连接稳定
• 符合 IEC 63171-7，支持 SPE 互操作性

配置与可用性

• 线缆组件类型：M12 Pigtail | M12 to M12
• 线缆组件配置：Double Ended | Single Ended
• 连接器方向：直通（End A / End B）
• 触点数：6
• 可用线缆组件长度（m）：.5 | 1 | 1.05 | 1.5 | 1.55 | 2.05 | 2.11 | 3.05 | 3.11 | 5.05 | 5.11 | 7.05 | 10.05 | 15
• 可用线缆组件长度（ft）：1.6 | 3.2 | 3.44 | 4.9 | 5.08 | 6.72 | 6.92 | 10 | 10.2 | 16.5 | 16.7 | 23.1 | 32.9 | 49.2 | 49.3

应用

• 工业以太网和 Single Pair Ethernet（SPE）场景
• 机器人、驱动器、协作机器人、夹具、传感器与视觉系统
• 需要小型化与分散化的 IIoT 和自动化环境

规格 / 技术参数

• 型号：SPE-M12 Hybrid
• 工业协议：Single Pair Ethernet（SPE）
• 防护等级：IP67
• 触点数：6
• 线缆组件类型：M12 Pigtail | M12 to M12
• 线缆组件（End A）：M12 Plug
• 线缆组件（End B）：M12 Plug
• 连接器方向（End A / End B）：直通
• 线缆组件配置：Double Ended | Single Ended
• 导体材料：铜
• 护套材料：PUR
• 外壳材料：PA 6T GF30 | 聚丁二酸对苯二酯（PBT）
• 连接器颜色（End A / End B）：黑色
• 线缆颜色：黑色
• 线规（AWG）：16
• 接触电流额定（最大）：8 A
• 工作电压（VDC）：50
• 工作电压（VAC）：63
• 工作温度范围（°C）：-45 – 85 | -40 – 85
• 工作温度范围（°F）：-49 – 185 | -40 – 185
• 屏蔽：是
• 符合 / 标准：IEC 63171-7（SPE 互操作性）
