ALCMS 系统设计有三台个人计算机,分别位于空管塔台和维护室,以及两个人机界面,分别位于中央控制室。
该系统由 4 个地点组成:
-空管塔台
-ATC 维护室
-Vault1 CCR 室
-2号保管室
说明
空管维护室的接口柜包括 2 个 24V 电源、1 个工业级光纤交换机、线路滤波器、避雷器、MCCB 等。塔台的 PC 通过该机柜内的交换机连接到网络。

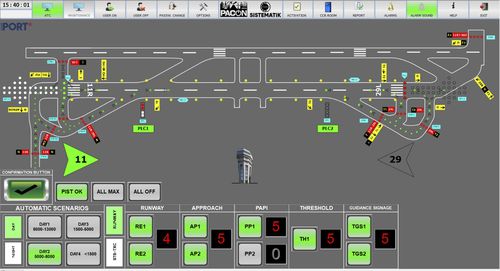

空管塔有 2 台配备 24 英寸触摸屏的个人计算机。另一台个人计算机位于中央控制室/拱顶,用于维护目的。它们由 1500VA 不间断电源供电。
维护电脑用于将中央控制室切换到维护或停用模式。如果塔楼上的两台 PC 都出现故障,这台 PC 将成为控制系统的主控 PC,并获得授权。
CCR 室的接口柜配有一个带 Profibus 主模块和 I/O 模块的 PLC、一个 7" HMI、2 个 24V 电源、2 个 48V 电源、2 个 24V/48V PS 冗余模块、1500VA UPS、线路滤波器、避雷器、MCCB 等。
机柜前端有两个人机界面,用于控制和监控 CCR 室的系统。这些人机界面既可用于控制整个系统,也可用于单独控制 CCR,以便进行维护。控制授权可手动转移到人机界面上。当 PC 出现故障或断开网络连接时,人机界面同时成为主控设备。
每台 PC 都有不同的软件来处理控制和监控活动。在我们的系统中,当 PC 出现故障时,PC 可以相互替换使用。
---
