航空电子测试器 BBA300 series

飞行紧凑型

概述

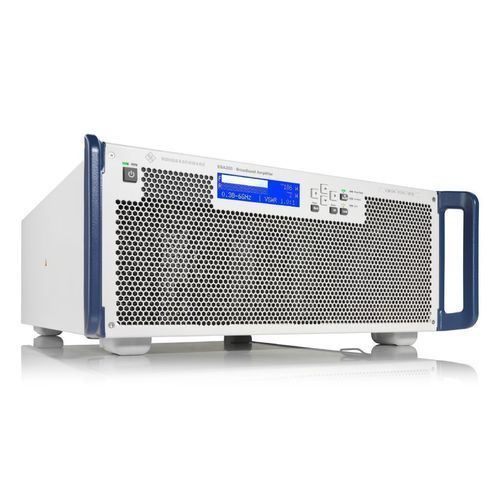

R&SBBA300 是一款紧凑型模块化超宽带固态宽带放大器系列，面向高可用性测试与测量环境设计，如 EMC 测试、产品验证、OTA 共存测试和射频器件测试。该系列支持在宽频带内进行连续 RF 扫频，具有高线性、低噪声功率密度和可控的谐波特性。

要点

• 支持高达 18 GHz 的超宽频率范围内的连续 RF 扫频（取决于型号）
• P1dB 处线性输出功率可达 1000 W，具有低噪声功率密度和典型约 -25 dBc 的谐波水平
• 支持幅度、频率、相位、脉冲及复杂 OFDM 调制
• 在严重失配或开路/短路输出条件下仍能稳定工作，具备高可用性
• 通过硬件与软件选件可实现频率与功率的灵活扩展与可扩展配置

产品系列说明
R&SBBA300 系列包括可配置的单频、双频及多频放大器系统。紧凑的 19" 模块化插入单元支持可扩展的机架系统。频率覆盖与输出功率可配置并可扩展；切换选项允许组合单元构建多频系统。

性能与特性

• 根据型号提供从 380 MHz 到 18 GHz 的宽带放大，线性度高，噪声功率密度低至约 -110 dBm/Hz
• 可调工作点（软件选件 R&SBBA-PK1），可在 A 类与 AB 类之间切换，以优化线性度、脉冲保真或最大输出功率
• 稳健的射频设计可耐受大幅失配（许多配置下可在 VSWR 6:1 情况下维持满功率），并具有智能保护与周期性偏置调整
• 现代角色化 GUI、支持 SCPI 的以太网远程控制及可选 SNMP，便于集成到自动化测试系统

可用型号（型号 — 频率范围 — P1dB 输出功率）
单频型号：
R&SBBA300-CDE15 — 380 MHz - 6 GHz — 15 W
R&SBBA300-CDE25 — 380 MHz - 6 GHz — 25 W
R&SBBA300-CDE50 — 380 MHz - 6 GHz — 50 W
R&SBBA300-CDE90 — 380 MHz - 6 GHz — 90 W
R&SBBA300-CDE180 — 380 MHz - 6 GHz — 180 W
R&SBBA300-CDE300 — 380 MHz - 6 GHz — 300 W
R&SBBA300-DE15 — 1 GHz - 6 GHz — 15 W
R&SBBA300-DE25 — 1 GHz - 6 GHz — 25 W
R&SBBA300-DE50 — 1 GHz - 6 GHz — 50 W
R&SBBA300-DE90 — 1 GHz - 6 GHz — 90 W
R&SBBA300-DE180 — 1 GHz - 6 GHz — 180 W
R&SBBA300-DE300 — 1 GHz - 6 GHz — 300 W
R&SBBA300-DE500 — 1 GHz - 6 GHz — 500 W
R&SBBA300-DE1000 — 1 GHz - 6 GHz — 1000 W
R&SBBA300-F30 — 6 GHz - 13 GHz — 30 W
R&SBBA300-F50 — 6 GHz - 13 GHz — 50 W
R&SBBA300-F90 — 6 GHz - 13 GHz — 90 W
R&SBBA300-F180 — 6 GHz - 13 GHz — 180 W
R&SBBA300-F300 — 6 GHz - 13 GHz — 300 W
R&SBBA300-FG30 — 6 GHz - 18 GHz — 30 W
R&SBBA300-FG50 — 6 GHz - 18 GHz — 50 W
R&SBBA300-FG90 — 6 GHz - 18 GHz — 90 W
R&SBBA300-FG180 — 6 GHz - 18 GHz — 180 W
R&SBBA300-FG300 — 6 GHz - 18 GHz — 300 W

双频/多频示例：
R&SBBA300-CDE25F30 — 380 MHz - 13 GHz — 25 / 30 W
R&SBBA300-CDE50F30 — 380 MHz - 13 GHz — 50 / 30 W
R&SBBA300-CDE50F50 — 380 MHz - 13 GHz — 50 / 50 W
R&SBBA300-CDE90F30 — 380 MHz - 13 GHz — 90 / 30 W
R&SBBA300-CDE90F50 — 380 MHz - 13 GHz — 90 / 50 W

典型应用

• 需要连续宽带扫频以缩短测试时间的 EMC 与合规性测试
• 面向无线通信（GSM、LTE、5G、WLAN、Bluetooth®、Zigbee）的产品验证与 RF 器件测试
• OTA 共存测试、系统级 RF 测试与自动化测试台

备注
频率和功率扩展可通过软/硬件选件实现。系统配置可包含 RF 输入/输出开关、耦合器、负载及其他配件，用于构建多频与高功率机架系统。

技术规格

• 频率范围（系列）：380 MHz — 18 GHz（取决于型号）
• 最大 RF 输出功率：最高 1000 W P1dB（取决于型号）
• P1dB 输出示例：15 W、25 W、30 W、50 W、90 W、180 W、300 W、500 W、1000 W
• 噪声功率密度：最低约 -110 dBm/Hz
• 谐波：典型约 -25 dBc
• 支持调制：幅度、频率、相位、脉冲、复杂 OFDM
• 不匹配容忍度：在高 VSWR 下仍可实现满功率（典型配置可达 6:1）
• 控制接口：支持 SCPI 的以太网；可选 SNMP
• 软件选件：工作点调节（R&SBBA-PK1）和高功率模式
• 外形：紧凑模块化设计，19" 插入单元适用于机架系统
