测试软件 MXO3-K333

分析测量实时

概述
K333 软件选件为三相电力系统分析提供全面的测量功能，包括每周期功率计算、时间相关波形分析和相量/矢量可视化。引导式设置向导支持通道映射、相位识别和布线校验。示波器可自动配置，快速直观地呈现稳态和动态电力行为。

关键要点

• 支持二线、三线和四线系统的测量方法（2V2A、3V3A、3VN3A）
• 符合 IEC 61000-3-2 的谐波分析

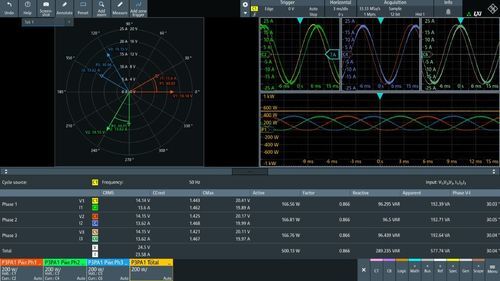

• 在多个分析实例中提供电力波形视图和相量图

功能与优势

• 从功率结果到信号行为的系统全透明 — 在保持时域可见性的同时，提供全面的三相电能质量测量；在进行三相功率分析时可访问 MXO 的数学、频谱等工具。
• 具诊断深度的谐波分析 — 根据 IEC 61000-3-2 进行详细的三相谐波和 THD 分析，同时保留时域和频域视图；支持超出合格/不合格的高阶谐波测试。
• 针对真实系统的灵活布线配置与周期源滤波 — 简化接线设置，增强在变换器、电力系统和配电中处理带噪声和复杂波形的能力；支持适用于星形（Y）接线的 3VN3A 设置及周期源滤波。

可用型号（精选）

• R&S®MXO3-K333 | 1335.3334.02 | R&S®MXO 3 | supported
• R&S®MXO4-K333 | 1335.5995.02 | R&S®MXO 4 | supported
• R&S®MXO5-K333 | 1801.8650.02 | R&S®MXO 5 | supported
• R&S®MXO5C-K333 | 1801.8673.02 | R&S®MXO 5C | supported

特性 / 技术规格

• 软件选件名称：K333（三相功率分析示波器软件）
• 支持的测量方法：2V2A、3V3A、3VN3A（二线、三线和四线）
• 谐波分析：符合 IEC 61000-3-2 的谐波与 THD 分析
• 每周期功率计算与时间相关波形分析
• 相量 / 矢量可视化与多实例分析（电力波形视图与相量图）
• 引导式设置向导：通道映射、相位识别、布线校验
• 示波器自动配置，实现快速设置与直观洞察
• 在执行功率分析时可访问 MXO 的数学、频谱及其它分析工具
• 对高阶谐波具有诊断深度（超出合格/不合格的多谐波分析）
• 针对噪声/复杂波形和变换器测试的灵活布线配置与周期源滤波
• 兼容基板单元：R&S®MXO 3、R&S®MXO 4、R&S®MXO 5、R&S®MXO 5C（型号及对应订购号可用）
