报告软件 ScopeSuite+

自动化测试分析

产品概述

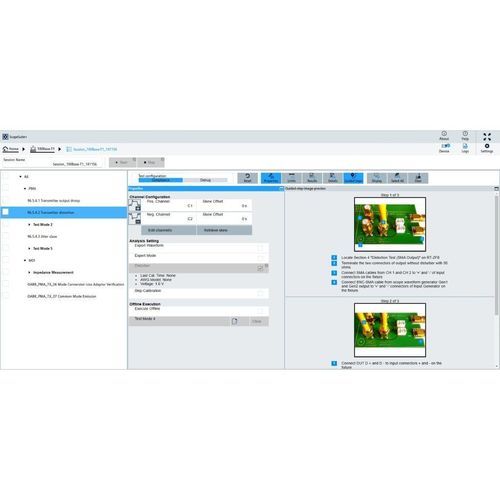

使用 R&S®ScopeSuite+ 软件简化合规性测试，该软件支持多种数字接口标准，如 10Base-T1S 和 100Base-T1 汽车以太网。直观的 Web 界面包含可折叠的测试用例树以便于导航、内置的逐步测试向导与可视化指导、限值编辑器、测试前检查、通过/失败指示以及包含结果和截图以供测试后分析的全面且可定制的测试报告。

关键要点

• 全自动化合规测试软件
• 基于 Web 的 GUI，便于导航和设置
• 逐步向导，提供清晰的用户指导
• 清晰且全面的测试文档
• 支持示波器、矢量网络分析仪和波形发生器的自动化

功能与优势
全面支持多种数字接口标准
R&S®ScopeSuite+ 在 10BASE-T1S 和 100BASE-T1 等多种数字接口标准的自动化方面提供高效支持。该解决方案符合 IEEE 802.3 和 OpenAlliance 等行业主要测试规范，涵盖所有相关测试用例。软件主页列出受支持的标准，便于快速参考。

全自动化测试解决方案
R&S®ScopeSuite+ 可完全控制连接的示波器（例如 R&S®MXO5/5C、R&S®RTO/RTP），实现无缝的合规性测试和精确测量。某些测试用例可能需要额外的仪器，如波形发生器和矢量网络分析仪；软件提供全面控制，以实现一体化端到端的合规测试解决方案。

引导式测试步骤
详细的图示说明可帮助用户正确且便捷地配置示波器设置、探头、测试夹具和被测设备，从而将因配置导致的错误降至最低。

一键生成报告
所有测试结果均完整记录在 PDF 测试报告中。报告可根据用户偏好包含特定测试用例、结果的数值数据和仪器截图。

可用型号

• R&S®SPLUS — 基础软件；全自动化合规测试；订购号 1804.8800.02
• R&S®SPLUS-K105 — 订购号 1804.8951.02
• R&S®SPLUS-K89 — 10BASE-T1S 汽车以太网合规测试软件；订购号 1804.8780.02
• R&S®SPLUS-K24 — 100BASE-T1 汽车以太网合规测试软件；订购号 1804.8774.02
• R&S®SPLUS-K87 — 1000BASE-T1 汽车以太网合规测试软件；订购号 1804.8797.02
• R&S®SPLUS-K107 — GMSL 合规测试软件；订购号 1804.8968.02
• R&S®SPLUS-K99 — R&S®ScopeSuite+ 远程自动化 API；订购号 1804.8945.02

特性 / 技术规格

• 支持的仪器：
  示波器 — R&S®MXO5、R&S®MXO5C、R&S®RTO2000、R&S®RTO6、R&S®RTP
  矢量网络分析仪 — R&S®ZND、R&S®ZNB
• 最低系统要求：
  操作系统 — Windows 10 64bit；Windows 11 64bit
  内存 — ≥ 8 GByte
  磁盘空间 — ≥ 5 GByte
  仪器连接 — LAN
