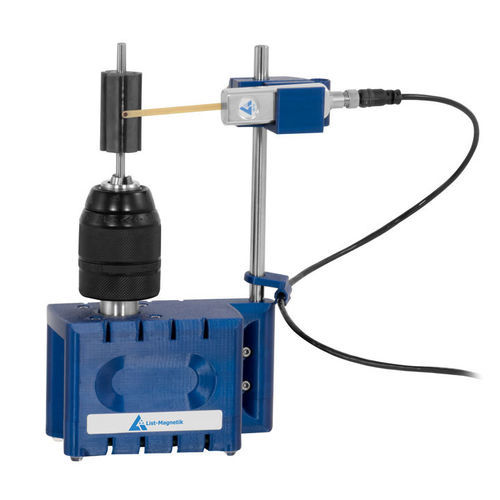

磁场测试器 Rotor-Check 400

航空电子飞行

产品描述
Rotor-Check 400 磁场测试设备是一种实用的测试装置，用于测量转子的磁场强度分布。设备和测量探头通过 USB 直接连接到 Windows PC。它非常适合精确的磁场测量和分析。

• 测试转子的磁场强度分布
• 设备和探头通过 USB 直接连接到 Windows PC
• 非常适合精确的磁场测量和分析

可能的测量参数

• 磁铁或磁化质量
• 叠片堆的装配错误
• 由于叠片芯的不均匀性而产生的影响
• 叠片堆与轴的位置
• 漏磁场磁化
• 局部和全局极尖
• 极中心的磁通密度
• 极宽
• 极偏移
• 极比较

功能
精确且高分辨率的步进电机在几秒钟内将转子旋转 360°。使用免费的 RotorCheck 软件，您可以记录和统计评估磁场强度和角度的精确曲线。测量探头通过高度可调的固定装置放置在与转子保持恒定距离的位置，以确保在旋转期间进行可比的磁测量，并在整个转子分布上提供精确的磁场强度。
转子的轴可以达到 13 mm 厚。探头的固定装置高度可调至 12 cm，允许灵活处理不同尺寸的转子。
测量值可以使用 RotorCheck 软件直接导出为图形或 CSV（例如，用于 Microsoft Excel）。
交付范围
Rotor-Check 400 配备横向舌探头 PM4-TR。交付包括 3 个用于轴向或径向测量的测量探头支架。根据要求，可提供特定距离到磁转子的适配器套筒。
Rotor-Check 400 和测量探头通过两个 USB 端口连接到 PC 或笔记本电脑，无需额外的外部电源。
应用示例
该设备适用于各种工业应用中的磁转子测量和分析。

技术数据
测量单位：A/cm – kA/m – Gauss – mTesla 可切换（1 A/cm = 0.1 kA/m = 1.256 Gauss = 1.256 Oersted = 0.1256 mT）
探头：横向舌探头 LM-MP-PM4-TR
直流场测量范围：0-40,000 A/cm（± 4000mT）
精度：± 1 A/cm 至 50 A/cm，50 A/cm 以上测量值的 ± 2%
测量方向：径向或轴向
分辨率：0.1 A/cm（0.01 mT）
最大转子直径：d ≤ 60 mm
探头高度：最大 12 cm
转子轴支架：d = 0.3 mm - 13 mm
最小测量距离：0.3 mm（当探头接触转子时）
显示：一圈或多圈的瞬时场强
测量点数：每圈（360°），可调 300 / 500 / 1000 点
测量持续时间：可调：23 / 45 / 90 秒用于 360°
曲线存储：CSV 文件（例如，用于导入 Microsoft Excel），图像文件（.png）
校准：通过软件进行零点校准（必须在未插入转子的情况下进行）
连接：2 x USB – 端口到 PC
电源：USB
尺寸：120 x 60 x 195 mm
重量：780 g

特性 / 规格

• 用于测量转子磁场强度分布的测试装置
• 直接 USB 连接到 Windows PC
• 探头高度可调至 12 cm
• 最大转子直径：60 mm
• 测量范围高达 40,000 A/cm（± 4000mT）
• 分辨率：0.1 A/cm（0.01 mT）
• 存储为 CSV 或 PNG
• 通过软件进行零点校准
• 通过 USB 供电
• 尺寸：120 x 60 x 195 mm
• 重量：780 g
