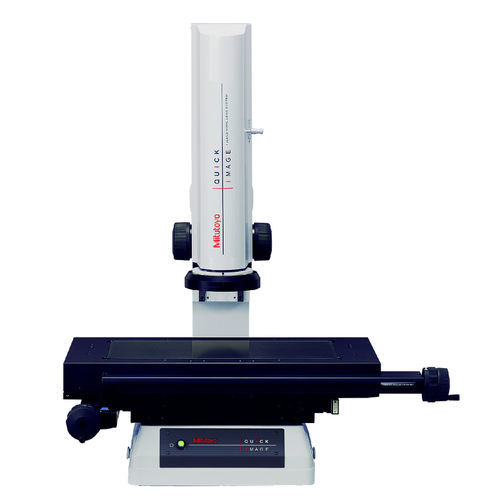

非接触式三维测量机 QI-A1010D

摄像机式用于航空工程

简单操作的极致，一键测量。 这款非接触式2D视觉测量系统为您带来了2D视觉测量仪器的新概念。它提供了几个独特的功能来提高您的测量效率。 包括。 大景深和宽视场。 双远心光学系统。 300万像素的彩色摄像头。 4象限LED环形灯。 马达化平台模型提供最高的测量效率。 舞台玻璃尺寸。 170 x 170 [mm]。 测量模式。 高分辨率模式和普通模式 光学系统工作距离。 90毫米 光学系统 聚焦深度 : 高分辨率模式：±0.6毫米；普通模式：±11毫米 精度（1）。 E1(x,y) = ±(3.5+0.02L) μm*L = 测量长度(mm) 光学系统放大率。 QI-A型号 : 0.2X CCD相机。 300万像素的彩色CCD相机 光照度。 - 轮廓- 同轴- 4象限LED(RL) 屏幕内的精度（±2σ）。 在焦点位置QI-A型号时的规格：±2μm（高分辨率模式）±4μm（正常模式） 重复性(±2σ) 在屏幕内。 QI-A型号：±1μm（高分辨率模式）±2μm（正常模式） 功能。 QI-A型号，0.2倍放大率，手动平台
