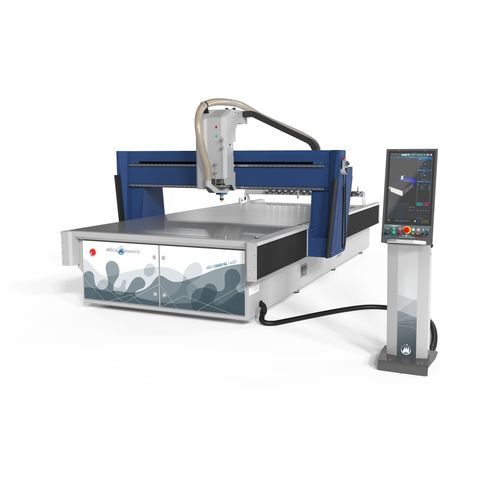

CNC数控铣床 MECASIGN NL

立式用于航空工程3轴

专为易用性和极致性能而设计 一款坚固耐用且100%多功能的铣床 概述 得益于众多功能，MECASIGN NL 是一款多功能机器，集成了实现精准、快速切割和加工所需的一切要素。该成套设备包含所有必要选配，既可单独用于铣削，也可通过加装侧向铣头实现铣削与刀具切割的组合加工。 优势

• 一体式机床，配备侧向刀头，适用于：立式刀片（带振动或不带振动）
• 可调向刀片（带振动或不带振动）
• 异形砂轮
• 盘式刀片
• 用于表面标记的划线笔

标配功能

• 带独立吸力区的铝制真空工作台
• 可调节吸力喷嘴
• 对准激光
• 可伸缩分度挡块

适用材料

• 聚合物：PMMA、PEHD、PS、PET、PETG、PU、PC、ABS、PVC……（实心或蜂窝板）
• 木材及衍生产品：中密度纤维板（MDF）、TRESPA、酚醛类材料、天然木材
• 轻质合金： 铝、黄铜、铜、锌
• 复合材料：Alucobond®、Dibond®及类似材料、玻璃/环氧树脂、碳纤维/环氧树脂
• 蜂窝板：Nida®、 Nomex®
• 适用于模具和模型的可加工板材
• 橡胶及其衍生物
• 各种密度的泡沫材料
• 纸、纸板及其衍生物
• 薄塑料（PVC、PS、PET、PETG、ABS、PC……）

高端工具车间

• 配备 10 至 15 个 ISO30 锥座和/或特殊工具刀头插槽
• 配备 2 个传感器（视配置而定）

数控系统与人机界面

• 移动控制面板上配备 21 英寸垂直触摸屏
• 现代、简洁且用户友好的 HMI，带在线操作员指导（以避免疏漏和错误）

特性/技术规格

• 结构：一体式底盘和移动龙门架，采用机械焊接的高惯性钢制造
• 工作台：铝制固定工作台（可选配耗材顶盖）
• 导轨： 经研磨处理的棱柱形导轨和预紧球轴承
• 传动：所有轴均采用带预紧螺母的滚珠丝杠（X轴配备两根滚珠丝杠）
• 驱动：所有轴均采用带绝对值编码器的无刷电机（X轴配备两台电机）
• 刀具更换： 自动 ISO30 换刀
• 电主轴：HSD951-SM（功率和转速参见主轴模块）
• 真空工作台，带独立吸力区和可调节吸嘴
• 对准激光和可伸缩分度挡块

尺寸（两种型号） MECASIGN NL 3121 | MECASIGN NL 4121 X轴行程（mm）：3085 | 4085 Y轴行程（mm）：2070 | 2070 Z轴行程（mm）：245 | 245 立柱间净空（mm）：2260 | 2260 门架下方或主轴前端下方净空 (mm)：320 | 320 长度 (mm) — 不含泵：4470 | 5470 宽度 (mm)：2963 | 2963 高度（mm）：2250 | 2250 平均重量（kg）：3700 | 4500 高性能高速旋转电主轴 型号：HSD951-SM 最大功率 S1-S6（kW）：8 - 9.6 最大扭矩 S1/S6：6.4 / 7.7 牛米（12,000 转/分） 转速（转/分）：0 至 24,000 转/分 切削液：空气 冷却方式：风冷 换刀：自动 ISO30
