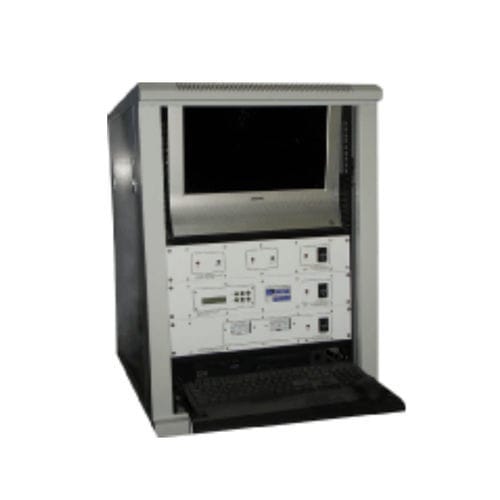

无人机地面站 GCS-1200

GCS-1200是一个便携式、独立的地面控制站，提供无人机控制、数据链接和ATPS-1200天线跟踪系统的接口。GCS-1200可以追踪100公里范围内的无人机，并集成了PC、数据显示显示器、天线驱动接口、GCR-1300地面数据接收器和AC/DC电源。简化的操作和在路虎型车辆上的安装功能使它成为一个多功能的、经过实地验证的数据中心系统。 17英寸LCD视频显示屏幕。 机架式电源分配总线。 机架式地面数据接收器，带有 数据解码器（见单独的 规格表）。 机架式天线跟踪系统 电机驱动单元。 用于数据和移动地图的手提电脑 显示器 GCS-1200圆形控制站由一台笔记本电脑、一个17英寸有源矩阵液晶显示器、ATPS 1200 AZ/EL天线基座、IDT 1200重型三脚架组件和ATS-1200基座控制器组成。 这个坚固的系统是为了在HMMWV或路虎型车辆中运输而开发的。 GCS-1200是作为较大的GCS-2000地面控制站的便携和低成本的替代品而设计。它允许无人机在100公里范围内进行BVR操作（基于天线和数据链路的选择）。通过一个1.5-2KVA的便携式发电机组进行操作。 发电机组。提供气动夹具用于提升和运输。该系统包括一个用于数据下行链路的GCR-1300接收器。可以适应从1.2GHz到2.4GHz的频段。还可进行多频段操作。 ATP-1200基座提供连续的360'方位角覆盖和-5至+95度的仰角覆盖。为了安全起见，还提供了一个运行/安全开关。
