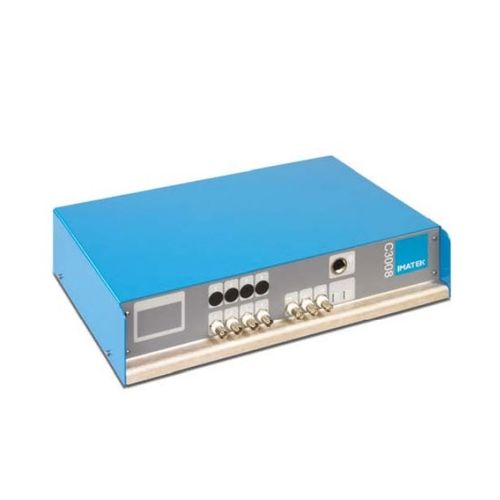

速度数据采集系统 C3008

航空航天用途16通道高速

Imatek数据采集系统以C3008控制器和运行ImpAcqt软件的PC为基础。这是一个用于分析高速测试结果的通用系统，如冲击测试和高速伺服液压测试。 主要特点： 模拟通道。标准4个，可选16个所有通道同时以最大采样率采样。 数字通道。除模拟通道外的正交编码输入。 分辨率。16位(65536中的1位)，没有遗漏的代码。 采样率：每秒3,000,000次采样（最大）。3,000,000个样本/秒(最大) 采样深度。每通道最多50,000个样本 增益：输入范围为10V、5V、2.5V、1.25V，软件可选。 输入模式。差分、双极性或单极性，每通道选择。 带宽：1.5MHz 信噪比。<2位系统噪声 增益误差：最大0.1%。 触发器：通过激光测速，外部TTL触发，模拟通道（触发器级别可配置）。由速度测量激光器触发，外部TTL触发，模拟通道（触发级别可配置）。上升/下降沿。0%至100%预触发。触发输出。 定时。通过飞行时间进行速度测量，分辨率为20ns。 数字输入：26通道光隔离输入。 数字输出。18通道NPN输出，短路和过流保护。 高速摄像机。摄像机触发输出和照明控制器输出可连接到高速视频系统。详情请见单独的数据表。
