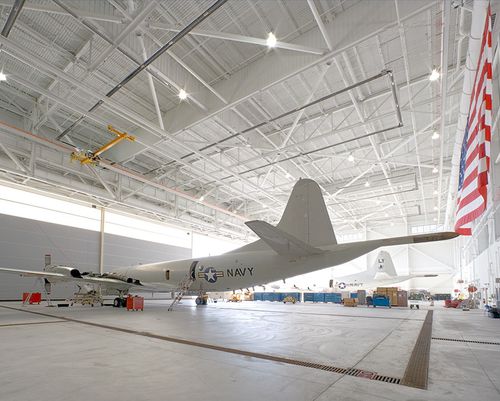

P3 Orion 维修设施由两个独立的三舱工作区组成,每个工作区都有 136 英尺 x 380 英尺的无立柱区域。每个机库都有一个带可拆卸楣板的八扇垂直升降 Megadoor,可提供 372'-3"- 净空,46'-4 "高。机库内部净空为 69'-3",为坠落防护系统和悬挂式起重机提供了垂直净空。
106,000 平方英尺的机库内有 62,000 平方英尺的商店和办公室,以及超过 20,000 平方英尺的架空夹层。框架的设计符合缅因州 60 PSF 的地面雪荷载、100 英里/小时的风荷载以及 D 类地震设计标准,同时符合 ASCE-7 和 TI-809-04 ...规范。在雪荷载作用下,30 英尺深的顶头箱形桁架的挠度被限制在 9 英寸以内,以满足门制造商的要求。根据客户要求,设计计算和图纸均采用公制。
外墙板是一种平面金属板系统,配有侧边密封胶,以达到规定的空气和水渗透要求。外墙有 6 英寸的玻璃纤维隔热层。整个墙体系统的计算 R 值为 22.4。屋顶系统为传统的露腹式条形托梁上的甲板和隔热层。
---
