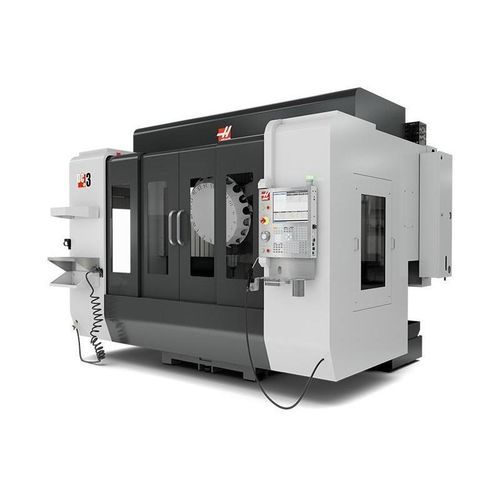

3轴加工中心 DC-3/40

立式用于航空航天业用于大型工件

概述
DC-3/40为门式钻/攻中心，X轴行程78.7 in / 2000 mm，可适应长且窄的工件或高密度生产布局。门式主轴头在X和Z轴移动，工作台在Y轴移动并沿长度完全支撑以承载较大负载。标准配置为CT40主轴，10,000 rpm，及高速塔式20把刀刀库。可选12,000 rpm或15,000 rpm主轴。

应用
适用于建筑、汽车和航空航天行业；可加工长度超过2 m、宽度0.5 m的工件，包括长型挤压件、钢槽、角钢和管材。

主要特性

• X轴行程78.7 in / 2000 mm，适用于长工件和高密度布置
• CT40主轴 10,000 rpm（可选12,000 rpm或15,000 rpm）
• 高速塔式换刀装置，20把刀容量
• 后排屑并配前端冲洗，提升排屑效率

机床说明
门式主轴头在X和Z轴移动；工作台在Y轴移动并沿长度完全支撑以处理较重负载。塔式换刀及可选高速主轴可在高产量环境中缩短循环时间。

行程 / 尺寸（部分）
X轴: 78.70 in / 2000 mm
Y轴: 19.70 in / 500 mm
Z轴: 11.80 in / 300 mm
主轴端到工作台（约最大）: 17.7 in / 450 mm
主轴端到工作台（约最小）: 5.9 in / 150 mm

主轴（部分）
最大额定功率: 15.0 hp / 11.2 kW
最高转速: 10000 rpm（可选12k或15k）
最大转矩: 52.0 ft-lbf @ 3000 rpm / 70.5 Nm @ 3000 rpm
驱动系统: 直列直驱（Inline Direct-Drive）
锥度: CT40
轴承润滑: 注脂
冷却: 液冷

工作台（部分）
长度: 82.7 in / 2100 mm
宽度: 19.7 in / 500 mm
T型槽宽: 0.630 in / 16 mm
T型槽中心距: 3.94 in / 100 mm
标准T槽数量: 5
工作台最大承重（均匀分布）: 1323 lb / 600 kg

进给速度
最大切削: 1100 ipm / 27.9 m/min
X轴快移: 1200 ipm / 30.5 m/min
Y轴快移: 1400 ipm / 35.6 m/min
Z轴快移: 1400 ipm / 35.6 m/min

换刀装置（部分）
类型: 塔式
容量: 20 把刀
最大刀径（全部工具）**: 4.3 in / 110 mm
大刀径（相邻空位）**: 6.3 in / 160 mm
最大刀具长度（从基准线）: 7.90 in / 200 mm
最大刀具重量: 11.0 lb / 5.0 kg
刀对刀（平均）: 1.50 s
出刀到出刀（平均）: 2.50 s

攻丝
最大攻丝速度: 5000 rpm

一般 / 公用
冷却液容量: 66 gal / 250 L
所需空气: 4 scfm @ 100 psi / 113.0 L/min @ 6.9 bar
内置气管: 3/8 in
空气最小压力: 80 psi / 5.5 bar

备注
* 所列规格为标准机型配置。可选件可能改变机床规格。可选高性能主轴可能有不同的功率要求。** 可选换刀器的最大刀具尺寸可能不同；超大刀具可能需要相邻空位。

技术规格

• 型号: DC-3/40
• 机床类型: 门式钻/攻中心，3轴（门式头 X/Z，工作台 Y）
• X行程: 78.7 in / 2000 mm
• Y行程: 19.7 in / 500 mm
• Z行程: 11.8 in / 300 mm
• 标准主轴: 10,000 rpm, CT40（12k 和 15k 可选）
• 主轴功率（最大）: 15.0 hp / 11.2 kW
• 换刀器: 塔式，20 把刀
• 工作台尺寸 (L×W): 82.7 in × 19.7 in / 2100 mm × 500 mm
• 工作台最大承重（分布）: 1323 lb / 600 kg
• 最大切削进给: 1100 ipm / 27.9 m/min
• 快移 (X/Y/Z): 1200 / 1400 / 1400 ipm
• 冷却液容量: 66 gal / 250 L
• 空气需求: 4 scfm @ 100 psi
• 标准特性: 后部排屑与前端冲洗、全支撑门式工作台行程
