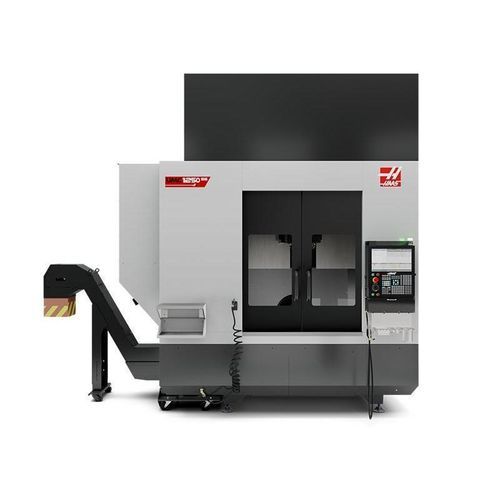

5轴加工中心 UMC-1250SS/50

立式用于航空航天业用于大型工件

概述 UMC-1250SS/50 是 50 锥度 UMC-1250/50 的超速版本，将大行程与 30" 转台结合，并配备 12,000 rpm 的 50 锥度内置主轴。更快的快速移动与提高的转台速度可缩短 3+2 加工和大型工件的同时 5 轴加工周期时间。50 锥度较大的接触面积支持更长刀具以便深腔加工并更好地进入复杂几何形状，适用于航空航天、能源及工业零件加工。

主要特点

• 用于复杂几何形状的同步 5 轴加工
• 12,000 rpm 50 锥度内置主轴 (CT/BT50)
• 高速转台与更快的快移以减少周期时间
• 大容量 30+1 侧装刀库 (SMTC)
• 随附无线直观测头系统 Wireless Intuitive Probing System (WIPS)

型号简述 超速 5 轴 50 锥度 CNC 立式铣床，行程 50.00 in x 30.00 in x 28.00 in (1270 x 762 x 711 mm)

行程 (S.A.E | METRIC)
X 轴 | 50.00 in | 1270 mm
Y 轴 | 30.00 in | 762 mm
Z 轴 | 28.00 in | 711 mm
主轴鼻端到转台 (~ 最大) | 32.0 in | 813 mm
主轴鼻端到转台 (~ 最小) | 4.0 in | 102 mm

主轴
最大额定 | 60.0 hp | 44.7 kW
最高转速 | 12000 rpm | 12000 rpm
最大扭矩 | 140.0 ft-lbf @ 2200 rpm | 189.8 Nm @ 2200 rpm
驱动系统 | Inline Direct-Drive
锥度 | CT 或 BT 50
轴承润滑 | 气/油注入
冷却 | 冷却护套
辅助冷却 | 空冷

B 轴 – 倾角
行程 | 120° 到 35°（规格表所示范围） | 120° 到 35°
最大速度 | 170 °/sec | 170 °/sec
连续扭矩 | 2240 ft-lbf | 3037 Nm
制动扭矩 | 2000 ft-lbf | 2712 Nm

C 轴 – 旋转
行程 | 360 ° | 360 °
最高速度 | 179 °/sec | 179 °/sec
连续扭矩 | 1854 ft-lbf | 2514 Nm
制动扭矩 | 900 ft-lbf | 1220 Nm
最大工件回转直径 | 39.0 in | 991 mm

转台
转台直径 | 30.00 in | 762 mm
转台最大承重 | 1000 lb | 454.0 kg
带托盘池时转台最大承重 | 500 lb | 226.8 kg
T 槽宽度 | 0.626 in 至 0.630 in | 15.90 mm 至 16.00 mm
标准 T 槽数量 | 7

进给速度
最大切削 | 833 ipm | 21.2 m/min
X 轴快移 | 1200 ipm | 30.5 m/min
Y 轴快移 | 1200 ipm | 30.5 m/min
Z 轴快移 | 1200 ipm | 30.5 m/min

轴电机 / 最大推力
X 最大推力 | 3300 lbf | 14680 N
Y 最大推力 | 3300 lbf | 14680 N
Z 最大推力 | 4050 lbf | 18015 N

刀库
类型 | SMTC (Side-Mount Tool Changer)
容量 | 30+1
最大刀具直径（完整） | 4.0 in | 102 mm
最大刀具直径，大（相邻空位） | 7.0 in | 178 mm
最大刀具长度（从量规线起） | 16.00 in | 406 mm
最大刀具重量 | 30.0 lb | 13.6 kg
刀到刀时间（平均） | 4.20 s
换刀间时间（平均） | 6.30 s

通用
冷却液容量 | 55 gal | 208 L

空气要求
所需空气† | 4 scfm @ 100 psi | 113.0 L/min @ 6.9 bar
内置气管 | 3/8 in
气接头 | 3/8 in
最低气压 | 80 psi | 5.5 bar

电气规格
主轴转速 | 12000 rpm
驱动系统 | Inline Direct-Drive
主轴功率 | 60.0 hp | 44.7 kW
输入交流电压 (3 相) - 低 | 220 VAC
额定电流 (3 相) - 低 | 105 A
输入交流电压 (3 相) - 高* | 440 VAC
额定电流 (3 相) - 高* | 53 A

运输尺寸与重量（部分）
国内托盘 | 177.0 in x 110.0 in x 121.0 in | 450 cm x 279 cm x 307 cm
出口木箱 | 177.0 in x 112.5 in x 125.0 in | 450 cm x 286 cm x 318 cm
重量 | 18820 lb | 8537.0 kg

包含 / 标配功能（部分）

• 12,000 rpm 内置 50 锥度主轴，60 hp 向量驱动 (12K 50T HP)
• 30+1 侧装刀库，50 锥度 (SMTC)
• Wireless Intuitive Probing System (WIPS)
• 55 加仑 冷却液箱（标准）
• 可选控件功能：宽屏监视器、RJH-Touch XL、以太网、WiFi、HaasConnect、HSM、DWO/TCPC、Rigid Tapping

备注 以上规格基于标准机型配置。可选设备可能更改规格。† 空气消耗会随所选功能不同而变化。
