数字EMS EngiMaster

轻型飞机ULM超轻型飞机

概述

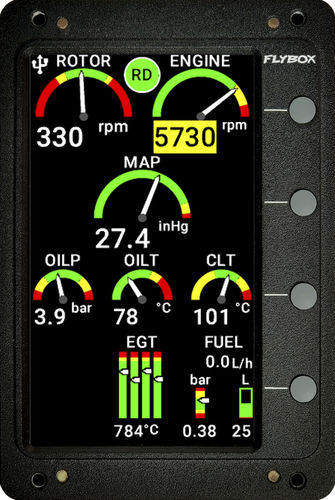

EngiMaster 是一款为固定翼和旋翼飞机设计的紧凑型、简洁的发动机仪表系统（EIS）。可水平或垂直安装以适应各种面板；得益于轻量和紧凑尺寸，适合小型驾驶舱。兼容喷射式和自然吸气式 Rotax 发动机，并能与市场上大多数发动机接口。4.3" 显示屏可显示最多 6 路 EGT 和 6 路 CHT。发动机数据采样频率为每秒 20 次。EngiMaster 提供多种可选功能，分布在三个易于访问的界面中显示。

可用版本

• EngiMaster Fixed Wing - Horizontal (Cod. 661000FH)
• EngiMaster Fixed Wing - Vertical (Cod. 661000FV)
• EngiMaster Rotary Wing - Horizontal (Cod. 661000RH)
• EngiMaster Rotary Wing - Vertical (Cod. 661000RV)

主界面

• 主界面：旋翼转速、发动机转速、MAP、油压与油温、冷却液温度、EGT、CHT、燃油压力与数量。
• 第二界面：电压、电流、进气温度（IAT）与外气温（OAT）仪表，以及 Hobbs 小时表读数。
• 第三界面（数据记录器）：数据查看器，可滚动查看所有采集到的发动机及可选传感器数据。

功能

• 发动机功能：发动机转速、旋翼转速、带集成传感器的 MAP、油压、油温、6 路 CHT 输入、6 路 EGT 输入、燃油压力、OAT（外界空气温度）、CAT（化油器/空气箱温度）、电压表、电流表、小时计（分为绿/黄/红区）、发动机/旋翼转速峰值记忆（最近航次峰值与历史最高）、飞行计时器、当地时间‑UTC（需 GPS）、3 个复合视频输入、2 个远程开关输入。
• 燃油管理：燃油计算机（燃油流量、续航、剩余燃油、已消耗燃油、航程及目的地储备）并带剩余燃油、耗尽时间和油箱平衡报警。燃油计算机功能需可选激活钥匙 (cod. 661055)。3 路燃油液位传感器输入，支持电容式和电阻式发送器校准。
• 其他功能：200 小时数据记录器，内置图形数据查看器并支持数据导出；软件可通过 USB 闪存升级；数据采样率 20 Hz。
• 报警：当测量值超出范围时触发发动机报警，可显示并以音调或语音警报输出。

部件与传感器（示例）

• 带 2.5 m 电缆及焊接接头的 EGT 传感器 (cod. 601008)
• EGT 传感器预接线电缆 (cod. 601013)
• 带 2.5 m 电缆的 OAT 传感器（外气温）(cod. 601020)
• CAT 传感器（Rotax 气箱）10x1 螺纹及 2.5 m 电缆 (cod. 601030)
• RedCube 燃油流量传感器 (cod. 503030)
• 带 2.0 m 电缆及接头的燃油压力传感器 (cod. 601041)
• ±50 A 电流表传感器 (cod. 601060)
• 油压传感器，兼容 Rotax 4-20 mA，1/8" NPT 外螺纹 (cod. 602000)
• 彩色摄像头 (cod. 601070)、专业压接工具 (cod. 603000)、GPS 接收器 (cod. 601090)、CAN Bridge (cod. 601080)

技术规格

• 尺寸：125 x 83.7 x 18 mm（显示单元）；135 x 79 x 20 mm（远程模块）
• 重量：185 g + 180 g
• 工作温度范围：-20 ~ +70 °C
• 供电电压：12 ~ 30 Vdc
• 供电电流：260 mA
• 显示：4.3" TFT 彩色 LCD
• 显示亮度：1000 nits，可调
• 对讲用音频 LineOut
• 2 路 CAN Bus 通信接口
• GPS 输入：标准 RS-232，NMEA-0183（需 $GPRMC 与 $GPRMB）
• 1 个 USB 接口
• 内置 200 小时数据记录存储
• 数据采样率：20 Hz
