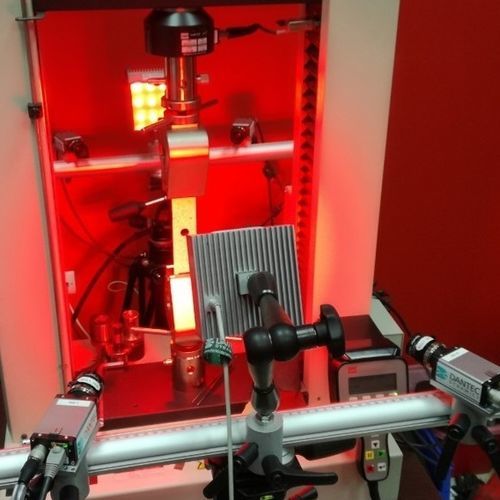

数字相关器 MulticamDIC

MulticamDIC 是一种组合式立体钻机阵列数字图像相关性 (DIC) 测量系统，由 4 台或更多台（最多 16 台）USB3 或 GigE 摄像机组成。这种先进的特定应用测量系统使测试工程师能够对子（部件）和结构进行大规模复杂（轮廓）表面测试。 使用 MulticamDIC 系统的主要优势之一是，利用多台相机提供的额外视角（不会降低空间精度），视场（FoV）可扩大到多平方米（最多约 25-30 平方米）。这样就可以对整个部件、物体和结构进行完整的可视化测量。 在 MulticamDIC 系统中，摄像机可以自由排列成一个群集阵列，而不是成对排列。例如，使用（16 台摄像机）MulticamDIC 系统的视场角区域可比单个立体钻机 DIC 系统提供的视场角区域扩大 8 倍（空间分辨率相同）。 使用 MulticamDIC 系统，可以将多台相机排列、配置和设置成一个群集阵列，用于特定的材料测试应用。例如 单面（平面）阵列可配置用于测试大型复杂（轮廓）表面（如机翼、叶片、梁和墙壁）、 单面（圆柱形/球形）阵列可配置用于测试圆形/圆柱形/球形表面（即用于加压圆柱体或充气物体），以及 可配置双面（双平面）阵列，通过测量横截面来测试真实应变
