CMOS摄像机数字相关器 FlexDIC

3D相关器

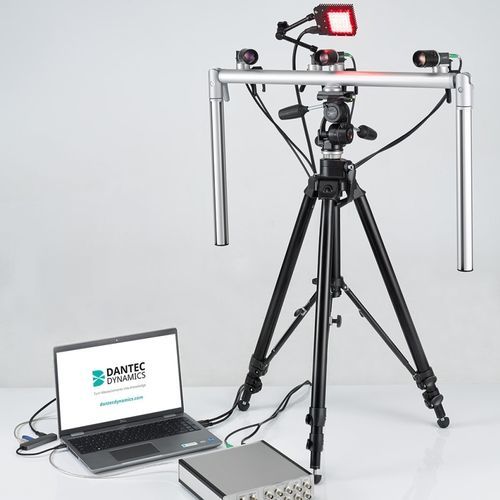

FlexDIC 是一种数字图像相关（DIC）测量系统，设计灵活、坚固耐用、功能多样，适用于各种材料测试和运动分析应用。 该系统易于使用，可满足您的所有测试需求，允许任何用户快速对跟踪点的位移、轮廓（形状）、应变和（离散）运动学量进行精确测量。FlexDIC 是完全模块化的，可以升级为附加镜头、校准目标、照明系统和附加相机，将系统变成 MulticamDIC 系统。 FlexDIC 是一个设备齐全的完整系统，标配一台笔记本电脑、一个 DAQ 控制器、镜头、校准目标、支架和三脚架。测量性能可通过使用 USB3 或 GiGE 视觉技术的 1x、2x 或 3x CMOS 摄像机来实现。(标准 FlexDIC 系统由 3 个摄像头组成）。 系统可在 DAQ 触发或主/从模式下运行。使用 DAQ 控制器，FlexDIC 最多可读取 8x +/-10V 模拟信号（如称重传感器或 LVDT）。它还允许从 Istra4D 读出多达 2 个模拟输出（需要 DSM 32015：Istra4D 实时相关性评估模块）。 这种易于使用的系统可以满足您的所有测试需求，允许任何用户快速对跟踪点的位移、轮廓（形状）、应变和（离散）运动学量进行精确测量。 可能的材料测试和运动分析应用包括：简单的准静态拉伸、压缩、屈曲
