概述
INSTRUMENT FLIGHT PROCEDURE DESIGN 是一套由 CGX AERO 提供的软件模块，专注于仪表飞行程序的设计、管理与验证、航空数据管理、制图与空域设计。该套件包含若干品牌模块（GéoTITAN®、Data4Flight®、AIP-GIS Charting® 和 Airspace4Flight®），针对程序设计和数据工作流的不同环节提供功能。

Data4Flight®
Data4Flight® 是一款航空数据管理解决方案，采用直观界面以提升操作效率并通过数据交换实现互操作性。

• 集中式 AIXM 5.1 扩展数据库：独立或服务器模式（PostgreSQL 或 SQLite）。
• 支持多种格式与标准的导入/导出：AIXM 4.5/5.1、ARINC 424、ARINC 816。
• 与 GéoTITAN®、AIP-GIS Charting®、AIM4Flight®、Thales TopSky® 的互操作性。
• 用于空间校验的 2D 与 3D 可视化。
• 内置业务规则引擎，包含预定义规则集（ADQ、AIXM、ARINC 424）并支持自定义规则。
• 自动导出：生成 Flight Procedure Design 技术报告，支持 Excel 与 Word 格式。

GéoTITAN®

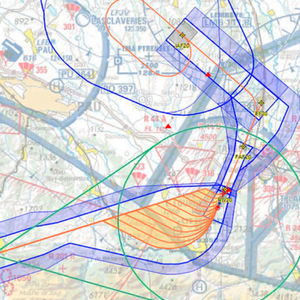

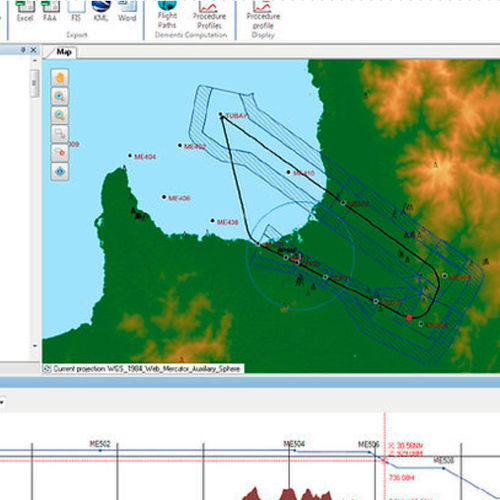

GéoTITAN® 是用于自动创建和管理常规与 RNAV IFR 航迹及其保护区域的专业应用。

• 基于数据库的工作流，最大限度减少手工操作。
• 界面侧重于程序设计任务与地理环境。
• 集成数据质量与一致性检查。
• 基于 WGS84 的自动测地计算。
• 根据障碍物与数字地形模型（DTM）自动计算保护区域和最低高度。
• 自动化法规校验与通过可配置模板实现的灵活设计。
• 与 AIXM 4.5/5.1 及 Data4Flight® / AIM4Flight® 的原生互操作性。

AIP-GIS Charting®
AIP-GIS Charting® 是一款满足 ICAO Annex 4 要求的航图编辑、更新与发布软件，适用于民用与军用航图。

• 基于 ArcGIS (ESRI) 的高级图表制作。
• 与 AIXM 中央数据库直接联通，保持数据完整性。
• 制图工具：时效性管理、要素创建及数据驱动元素（视角外航迹、剖面视图、动态表格）。
• 产品管理：图表与模板文档管理、符号库、高级标注及基于规则的符号/文本生成。
• 质量控制：自动识别变更要素与受影响图表、生成报告并管理工作流。
• 模板：预配置的 ICAO Annex 4 模板及可按需定制的模板。

Airspace4Flight®
Airspace4Flight® 模块允许在 Data4Flight® 数据库内直接设计与编辑空域与航路。其可根据航空数据业务规则验证空域和航路属性，并提供符合 ICAO 设计建议（Annex 11）和 ICAO Doc 8168 第2卷的分析。

技术规格

• 支持的格式与标准：AIXM 4.5 & 5.1、ARINC 424、ARINC 816。
• 数据库模式：独立或服务器；PostgreSQL 或 SQLite 后端。
• 测地计算基于 WGS84。
• 可视化：环境的 2D 与 3D 渲染。
• 业务规则引擎：预定义规则集（ADQ、AIXM、ARINC 424）及自定义规则支持。
• 自动计算：保护区域、基于障碍物/DTM 的最低高度、测地计算。
• 互操作性：与 GéoTITAN®、AIP-GIS Charting®、AIM4Flight®、Thales TopSky® 的原生连接。
• 导出：自动生成技术报告（Excel、Word）。
• 制图：基于 ArcGIS 的生产、符号库及符合 ICAO Annex 4 的模板。
