STAXX ONE 单牵引末端执行器是一种高度灵活的小型轻量级自动化fiber placement 末端执行器。其质量约为 40 千克,可安装在任何标准工业机器人上。
它可以自动fiber placement 复杂零件,并支持多种材料,如预浸料、拖曳浸料和干纤维材料。可选的加热铺层台还可配备数控翻转装置。
技术数据
带牵引张力控制的材料卷轴
可选项液位测量
压实辊由不锈钢或防粘聚合物涂层制成
受控气动压实装置力可达 30dN (~kg)
底片收集线轴
预浸料的内部水冷却
偏转辊
可选项拖带断裂检测
坚固的切割装置,适用于 5 万公里以上的牵引
带红外线发射器的可控加热装置、
二极管激光器或闪光灯
材料灵活性:从 1/8 英寸到 2 英寸(50.08 毫米)的任何给定宽度
2 套用于 ¼" 和 ½" 的压实辊

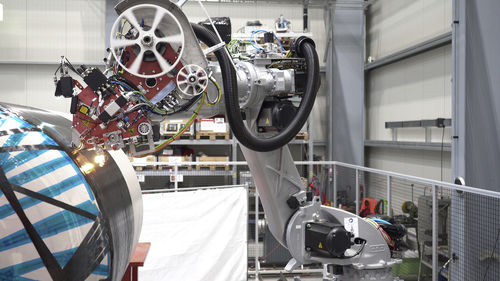

Staxx One 系统包裹着一个曲面。
特殊功能
研发灵活性与工业准备相结合
各种材料类型(预浸料、纤维束浸料、粘合剂、干纤维等)
柔性材料尺寸
西门子数控系统
对复杂部件具有良好的可及性
模块化电池概念
具有成本效益的方法
无需地基
标准化系统组件
数字双胞胎
单元布局
基于 3D/2D CAD 数据的离线编程 CAM 系统
碰撞分析
机器和铺层概念的模拟
