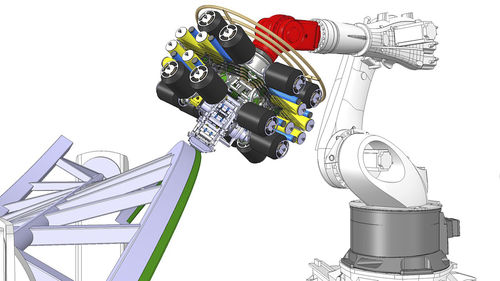

STAXX FLEX 是一款高性能的自动化fiber placement 末端执行器,适用于复杂的二维和三维零件。包括材料在内的重量仅为 440 千克,因此可以安装在 500 千克级别的标准工业机器人上。该系统是批量生产中自动fiber placement 的理想选择。它支持预浸料和干纤维等常见材料,每条丝束的最大重量可达 50K。
开放式的模块化设计确保了所有部件的易接近性,以及无需工具即可快速轻松地进行维护。可集成自动更换装置,进一步提高生产率。这样,维护工作和材料装载可与铺设作业同时进行。
技术数据
净重 280 千克/620 磅 包括材料 440 千克/970 磅
最大铺设速度 60 米/分钟
快速切割 45 米/分钟
分段式压实辊可将压实力均匀分布到所有拖轮上
16 个 8 千克板载材料卷轴
内螺纹铺层半径可达 800 毫米
材料灵活性:热固性和热塑性塑料 ¼ 英寸和 ½ 英寸
利用红外灯或激光二极管的加热装置
长寿命切割单元 >10.000 次切割无返工
特殊功能
性能卓越,用途广泛
复杂部件的高性能,专为二维和三维操作而设计
各种材料类型(预浸料、干纤维等)
16 条轨道的高铺设和切割速度带来高沉积质量
可在各种定位系统上灵活使用(可选配工业机器人、机器式龙门架、开放式龙门架)
综合质量控制
恒定压实力
压实辊沿着轮廓压实
基于相机的在线层压检测
用于铺层和性能模拟的数字孪生 CAM 系统
易于使用
开放式模块化设计
符合人体工程学的主要部件检修
可更换标准组件,服务与运行并行
