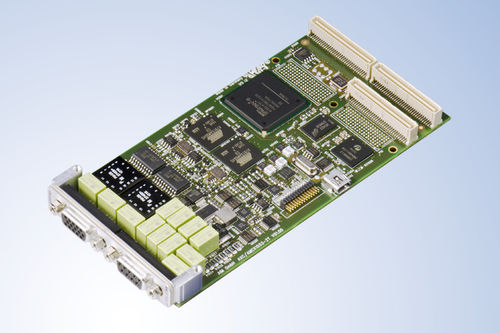

MIL-STD-1553协议分析仪 AMCX1553-xT

AMCX1553-xT 是 AIM 针对嵌入式 MIL-STD-1553 应用推出的新一代 PMC 模块。AMCX1553-xT 具有全功能测试、仿真、监控和数据库分析功能，可提供 1 或 2 个双冗余总线流。AMCX1553-xT 模块提供 可编程总线耦合、板载总线网络以及到 MIL-STD-1553A/B 总线的可变输出振幅。 同时充当总线控制器、多个远程终端 (31) 和时序/邮箱总线监控器 物理重放功能--将以前录制的 MIL-STD-1553A/B 记录文件以物理方式重构并重放到 MIL-STD-1553A/B 总线上。 MIL-STD-1553A/B 总线，具有极佳的定时精度 提供功能较少的型号（单功能或仅模拟器）以及温度范围较宽的型号 能够处理 8 个通用离散 I/O (GPIO) 信号，可对其进行监测或控制 可安装在主机载板上以适应总线（如标准 PCI/PCIe、VME/VPX、cPCI/cPCIe）或嵌入式主机上 通用核心硬件设计 AMCX1553-xT 模块采用 AIM 的 "共核 "硬件设计，利用 FPGA 技术与 RISC 处理器相结合 (总线接口单元），支持 MIL-STD-1553 总线协议处理，可精确调度作为总线控制器和/或多个远程终端的模拟报文，并以 1µs 的分辨率对接收到的报文进行时间戳记录，以进行总线监控操作。
