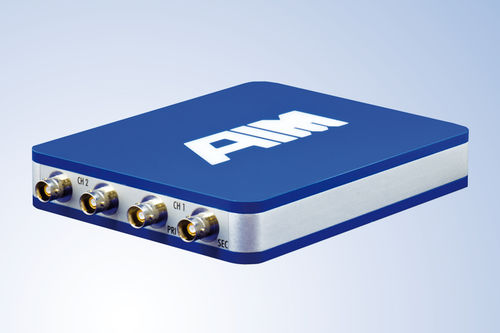

MIL-STD-1553协议分析仪 ANET1553-x

ANET1553-x 是 AIM 基于以太网的模块之一，用于分析、模拟、监控和测试 MIL-STD-1553A/B 数据总线，提供 1 或 2 个双冗余总线流。 同时充当总线控制器、多远程终端 (31) 和时序/邮箱总线监控器 物理重放功能--将先前录制的 MIL-STD-1553A/B 记录文件以物理方式重构并重放至 MIL-STD-1553A/B 数据库。 MIL-STD-1553A/B 总线，具有极佳的定时精度 提供功能较少的版本（单一功能或仅模拟器）。 能够处理 8 个通用离散输入/输出 (GPIO) 信号，还提供触发输入/输出功能 通用核心硬件设计 ANET1553-x 模块采用 AIM 的 "共核 "硬件设计，利用 FPGA 技术与 RISC 处理器相结合 (总线接口单元），支持 MIL-STD-1553 总线协议处理，可精确调度作为总线控制器和/或多个远程终端的模拟报文，并以 1µs 的分辨率对接收到的报文进行时间戳记录，以进行总线监控操作。 板载处理 - IRIG-B 时间同步 板载 ASP（应用支持处理器）基于 SoC（片上系统）硬件设备，在 Linux 操作系统下运行。 Linux 操作系统。这为托管各种机载应用提供了一个可扩展的灵活平台。 板载 IRIG-B 时间编码器/解码器具有正弦输出和自由转动模式，可在系统级实现时间标签同步。 板载软件包 - 可选的分析仪软件/测试计划软件 全功能驱动软件随 ANET1553-x 模块一起提供，以全面的电路板软件包 (BSP) 形式提供，适用于不同的操作系统
