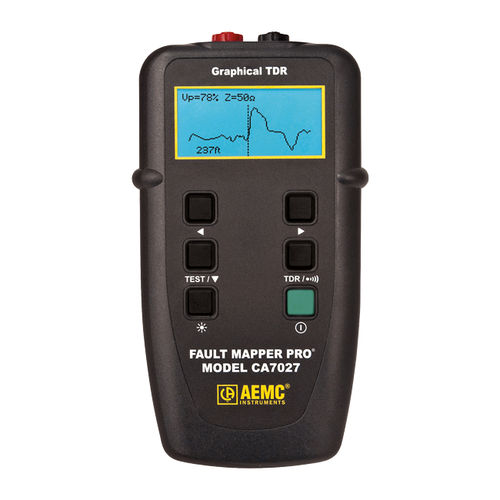

阻抗测试器 CA7027

电缆飞行手持式

Fault Mapper Pro® CA7027 是一款手持式图形 TDR 时域反射仪，设计用于识别和定位电力和通信电缆上的故障，但只能接触到一端。 Fault Mapper Pro® 可测量电缆长度，并显示电缆故障的长度和距离，测量范围为 9 至 19,000 英尺（3 至 6000 米），几乎适用于任何类型的电缆。它向被测电缆注入一系列脉冲。脉冲的传播速度由电缆类型决定，即电缆的传播速度 (Vp)。传播速度可在 1% 到 99% 之间调节，从而实现对被测电缆的精确校准。 范围（@ Vp=70%）- 23、49、98、197、394、820、1640、3280、6560、9850、19000 英尺 (手动量程控制） 精度 - 量程的 1% ± 分辨率 - 所选量程的约 1 最小电缆长度 - 1.5 英尺（0.5 米） 传播速度 (Vp) - 1% 至 99% 可调 输出脉冲 - 5V（峰值至峰值）至开路 输出阻抗 - 25、50、75、100Ω（可选） 扫描速率 - 2 扫描/秒或扫描保持 显示分辨率 - 128x64 像素图形 LCD 背光 - 蓝色电致发光 音频发生器 - 810 至 1110Hz 振荡频率 音频接收器/电缆追踪器 - 型号 TR03 - 可作为附件提供（不包括在内） 电压保护 - 250VAC 电源 - 4 节 1.5V AA 碱性电池（已包括） 自动关机 - 可选择 1、2、3、4 分钟或禁用 尺寸 - 6.5 x 3.5 x 1.5 英寸（165 x 90 x 37 毫米） 重量 - 12 盎司（350 克） 工作温度 - 14 至 122 华氏度（-10 至 50 摄氏度） 存储温度 -4 至 158°F （-20 至 70°C） 防护等级 (IP) - IP54 电磁兼容性 - EN 61326-1 安全合规性 - IEC 61010-1、EN 60950
