网络测试器 CA7028

阻抗电缆飞行

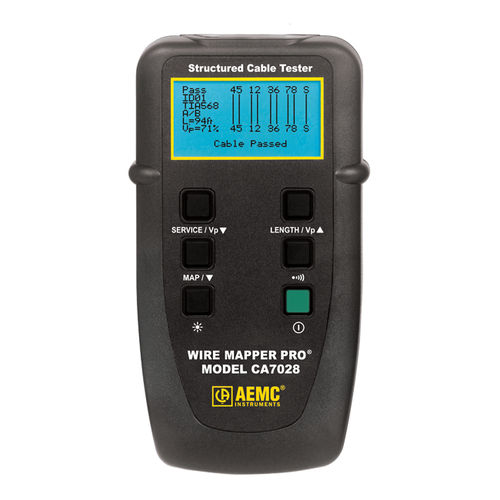

CA7028 型 Wire Mapper Pro 是一款手持式结构化电缆映射和故障诊断测试仪，设计用于配备 RJ-45 接头的 UTP、STP、FTP 和 SSTP 布线，布线符合 TIA568A/B ISO11801 和 EN 50137、USOC 或 ISDN 规范。它能检测开路线对、短路、交叉线、交叉线对、反向线对、分裂线对和屏蔽故障。 CA7028 还能识别电话线和数据线。如果主机插入可正常工作的 RJ-45 插座，它将发出连续的警告声，并显示任何引脚上是否存在电话电压。如果按下服务检测键，它将检查并显示电话、10BaseT、100Mbit+ 和令牌环活动服务。 范围 - 500 英尺（150 米） 精度 - 读数的 ±5 电缆类型 - UTP、STP、FTP、SSTP 故障指示 - 线对短路 开路导线 线对间短路 线对分裂/交叉 线对反接 屏蔽连续性 故障位置 - 近端、远端或中途距离 故障显示 - 以文字和图形方式显示故障和设置信息 输出阻抗 - 自动补偿 主机显示分辨率 - 128x64 像素图形 LCD 背光 - 蓝色电致发光 音频发生器 - 810 至 1110Hz 振荡频率 电压警告 - TNV（电信网络电压）声光警告 电源 - 4 节 1.5V AA 碱性电池（已包含） 自动关机 - 三分钟后 主机尺寸 遥控器（含）- 6.5 x 3.5 x 1.5 英寸（165 x 90 x 37 毫米） 2.5 x 2.0 x 1.0 英寸（65 x 52 x 25 毫米） 主机重量 遥控器（含）- 12 盎司（350 克） 1.5 盎司（40 克） 操作温度 - 0° 至 44°C (32° 至 112°F) 存储温度 -4° 至 158°F (-20° 至 70°C)
