磁场测量仪 DX series

同心度表面3D

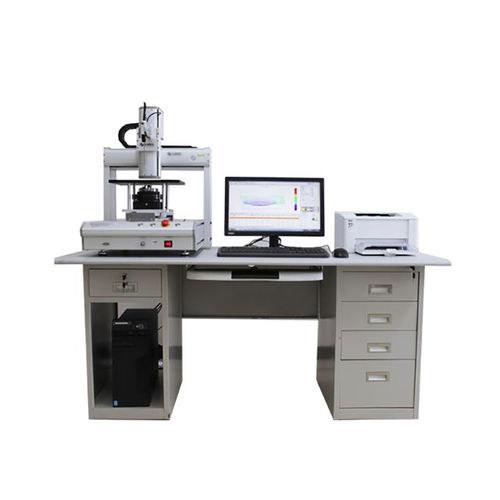

德信玛格公司自主研发的DX-2012R系列表面磁场分布测量仪，是正确评价磁体磁化精度和磁环质量检测不可缺少的工具。 它可以提供XY坐标、P极坐标、三维磁场分布和相对基波谐波分析等测试报告，满足永磁体、永磁电机定子或转子、直流磁场线圈、电磁铁等的质量检测。 该测量设备可配备各种测试夹具（如三维测试探头、旋转平台或加载平台）。具有高同心度设计和高精度水平的探针返回。 该产品的扫描空间为800mm*800mm*800mm。 空间磁场分布测量仪主要由工业计算机（测量软件）、运动控制系统和数据采集系统组成。 首先，通过工业控制计算机发出测试指令，控制运动控制系统完成设定的运动轨迹，同时控制数据采集系统工作。数据采集系统通过霍尔传感器采集X、Y、Z方向的数据，然后将数据传输给工控系统。计算机进行数据处理，最后获得三维磁场分布图。
