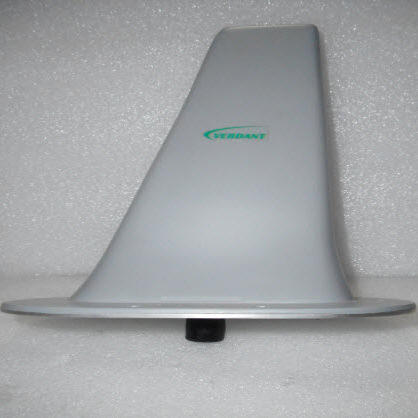

JU 180 T1G 是一种单极天线,旨在工作频段,465 兆赫-510 兆赫。 这种超高频全天线可用于通信应用,如 UHF 指令链路。 这些天线被设计成扁平、低阻力叶片天线,具有出色的空气动力学性能。 辐射元件包裹在单片玻璃纤维
增强环氧罩中。 该天线非常适合无人机。
根据 MIL 810
F 超高频叶片天线
电
频率范围 465 MHz-510 MHz
VSFR≤ 2. 0:1
偏振垂直
辐射模式方位
阻抗 RF50 Ω
静态保护直流接地
功率 RFEF 仅接收
机械
重量 225 克 (最大
高度 180±1.2 毫米(最大)
材料玻璃环氧涂层涂层
灰色
连接器(F)
环境
温度 55℃ 至 +85℃ 高
度 32,000 英尺
---
