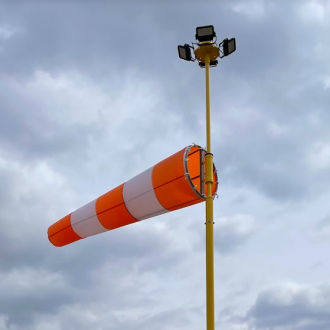

视觉识别机场和直升机场的风向和风速
证书依据
国际民航组织附件14,第一卷,5.1.1
ESA CS-ADR-DSN.K.490
FAA规范AC 150/5345-27 C
描述/特性
当空气以至少6公里/小时的速度流动时,位于轴承上的杆顶部分的旋转系统将朝该运动方向转动。
风动套筒的顶孔吸入气流,套筒摆动。当风速至少达到28公里/小时时,套筒就会充气,从而直观地显示风向和风速。
风锥
它是由符合EN 10204-2.2标准的棉和合成材料混合制成。
有两种颜色可供选择
充气后呈截顶锥体形状
壳体的结构
即使在绝对无风的情况下,它也能保持圆锥体的进气孔畅通,它支撑着圆锥体,并在其总长度的8分之3处保持所需的形状。
由铝管制成的结构的设计可以防止水在锥体中积聚
外壳轴承是自润滑的
柱子
带支架的可倾斜结构,便于更换或维护锥体、外壳或照明和障碍灯的灯泡
杆子的顶部包含旋转配件,使外壳和锥体可以旋转。
表面处理为粉末塑料材料,颜色为RAL 1021(黄)。
照明灯
外部灯光反射器确保在充气状态下,套筒顶部的纵向轴线上的每一点都有至少10cd的照明强度。
在支撑结构内,从位于基础旁边的独立的终端盒中引入电源。
---
