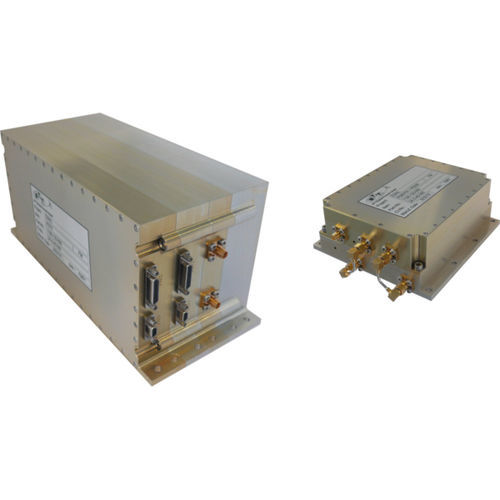

C波段视频发射机 PDTX-1000

飞机

PDTX-1000有效载荷数据发射器提供了一个具有成本效益的空间级高速数据下行链路发射器，采用最现代的调制方案。它提供一个CAN总线接口，用于指令和内务管理。STT的空间设备具有最高的质量和可靠性。 PDTX-1000完全符合CCSDS有效载荷数据传输标准（CCSDS 131.3-B-1），采用DVB-S2。DVB-S2实现的广泛扩散，保证了高等级的技术成熟度，并为地面部分提供具有成本效益的解决方案。 PDTX-1000有效载荷数据发射器可在C波段（5,150兆赫至5,216兆赫，主要分配给用于移动卫星服务的非地球静止卫星系统的空间至地球馈线）和X波段（8,025至8,400兆赫）运行。 支持的传输模式标准 - ETSI EN 302 307 V1.3.1，2012年11月，完全符合CCSDS 131.3-B-1，蓝皮书，2013年3月，完全符合 调制器符号率 - 50 MBd 发射频率 - 5183 MHz（ITU频段的中心频率） 发射功率 - 1W至8W，可按非常小的步长调整（< 0.1 dB） 误差矢量幅度 - < 8% 带外发射 - 符合ITU-R SM.1541-6，附件5.1的规定 杂散信号 - < 70 dBc (根据ITU-R规定的杂散域) 初级电压范围 - 22 V至34 V 功率消耗 - < 45 W 质量 - < 4.5公斤 体积 - < 3.5升 操作温度 - 30°C至+60°C
