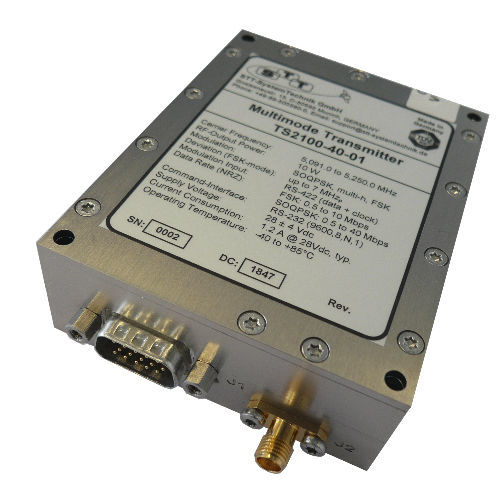

C波段视频发射机 TS2100

飞机

C波段多模发射器TS2100系列设计用于数字数据的带宽有效传输。操作参数如载波频率、输出功率等可通过串行接口（RS-232/RS-485的V24）进行编程。TS2100发射器体积小、质量低、效率高，设计符合IRIG 106-15标准。 射频输出 频率范围 - 5091 至 5250 MHz 频率选择 - 在100MHz频段内，可按100kHz步长进行编程 频率稳定性 - ≤ ± 0.002% 输出功率 - 1至10瓦，最小。 输出阻抗 - 50欧姆 谐波，斯普瑞亚 - ≤ -60 dBc 开路/短路保护 - 是的，通过内部隔离器 开机启动时间 - 最大1秒。 调制方式 类型 - PCM/FM, SOQPSK, multi-h 输入 - 数据+时钟TTL或RS-422 信号范围 - 1至40 Mbps (NRZ) 直流电源 电源 - 24 ... 32 VDC 修订电压保护 - 是的，通过内部串行二极管 过压保护 - 峰值高达50 V/10 ms 功率消耗 - 1.4A ，典型值。@ 28VDC (10 瓦特)
