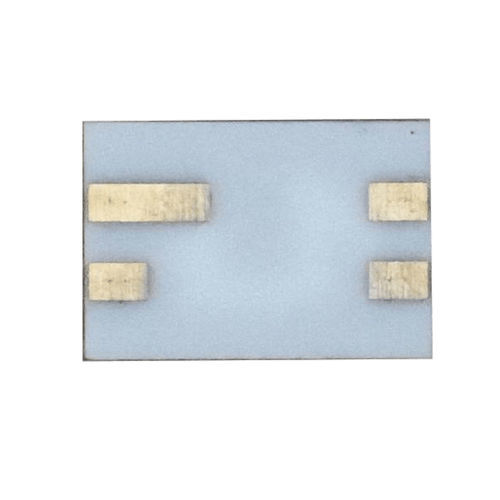

光电晶体管光耦合器 OLC049

微型表面安装式

OLC049 可用于需要在伽马、中子和质子辐射等辐射环境中实现光隔离的大型卫星星座应用，具有高电流传输比 (CTR) 和低饱和 VCE。每个光耦合器都由 LED 和 N-P-N 硅光电晶体管组成，这些光电晶体管电气隔离，但光学耦合，封装在非全封闭、四引脚无引线芯片载体 (LCC) 内。 OLC049 光耦合器的密封表面贴装型号为 OLS049，既有非屏蔽目录版本，也有高可靠性屏蔽版本。 OLC049 的功能框图如图 1 所示。表 1 列出了 OLC049 的绝对最大额定值。电气规格见表 2。 图 2 至图 4 展示了 OLC049 的典型性能特征。典型开关测试电路如图 5 所示，OLC049 的封装尺寸如图 6 所示。 特性 - 微型非密封表面贴装封装 - 耐辐射 - 在 -55 °C 至 +125 °C 环境温度范围内保证高 CTR - 1000 VDC 电气隔离
