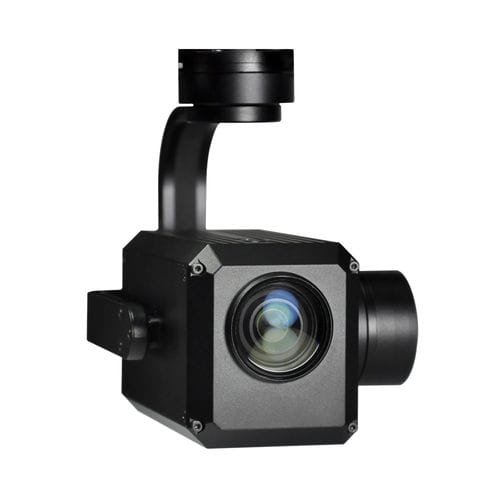

Z40K是一款高精度的专业三轴云台,具有稳定性高、体积小、重量轻、功耗低的特点。该三轴云台基于FOC电机控制技术,每个电机都采用了高精度的编码器。通过先进的OIS功能,Z40K可以补偿无人机的细微运动,即使在25倍光学变焦下也能保持相机稳定。Z40K采用松下1/2.3英寸CMOS 2590万像素4K相机,特别为电力和公用事业行业的检查而设计。Z40K万向节的速度是可调的,低速模式用于远端,控制将更加精确;快速模式用于广角端,这使得万向节的控制灵敏而快速。一键对中功能可以使万向节自动快速返回初始位置。
Z40K在4K视频下支持20倍光学变焦,在4K视频下能够达到25倍iA变焦,在FHD下能够达到40倍iA变焦。Z40K的稳定系统是一个高度优化的三轴相机云台,它具有精确的电机旋转,控制精度为±0.01°,由专用处理器提供。通过万向节的旋转,360°旋转仍然是可能的。即使在高速飞行时,也能捕捉到稳定、流畅的镜头图像。
硬件参数
工作电压 - 12V ~ 16V
输入电压 - 3S ~ 4S
输出电压 - 5V (与PWM连接)
动态电流 - 450mA @ 12V
闲置电流 - 330mA @ 12V
功率消耗 - ≤5.4W
工作环境温度 - 40℃ ~ +60℃
输出 - micro HDMI(高清输出1080P 60fps)/IP
本地存储 - SD卡(最大128G,10级,FAT32或前FAT格式)。
控制方式 - PWM / TTL / SBUS
万向节规格
俯仰--±90°
滚动 - ±85°
偏航/平移 - ±150°
---
