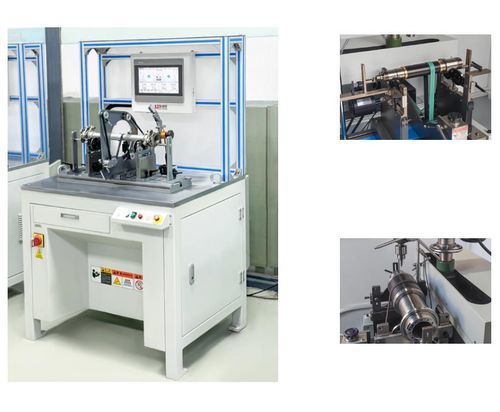

卧式平衡机 PHQ

电动用于航空工程

应用 用于各种小型电动工具转子、永磁电机转子、纺杯、联轴器、发电机转子、梳理辊、轴、涡轮增压器转子及其他旋转工件的动态不平衡检测。 特点 该机器采用Jianping的电子测量系统，具有多种测量方法，动静平衡，轴承模式多达10种，重量增加和减少，CW和CCW旋转可以灵活定制。采用多种校准系数组合，自动调整系统灵敏度，换档无跳跃，软硬件双重过滤，数据压缩，测量更稳定。 适用于小型工件 技术数据一览 PHQ-1.6/5 PHQ-1.6A/5A PHQ-G5 PHA-5 PHQ-16A 工件最大质量(kg) 1.6/5 1.6/5 5 5 16 工件最大直径(mm) Φ300 Φ300 Φ300 400 Φ300 两个支撑轴承之间的距离(mm) 15~500 15~500 15~500 15~500 15~500 工件的轴颈直径范围(mm) Φ 3~40(120°) Φ 3~40 Φ 3~40 Φ 3~40 Φ 3~40 驱动带的直径范围(mm) Φ20~85 Φ15~150 Φ20~85 Φ15~150 Φ15~150 当驱动带直径为100mm时的转速(r/min) ~1470 ~1470 ~1470 0~2000 ~1470 电机功率(kw) 0.2DC 0.2DC 0.2DC 0.2DC 0.2DC 可实现的最小剩余不平衡量(emar) ≤0.15g· mm/kg ≤0.15g· mm/kg ≤0.15g· mm/kg ≤0.15g· mm/kg ≤0.15g· mm/kg 1) 无级调速 2) 变频 3) 可增加至75-180 4) 可增加至120-240 5) 可增加至75-140 - 应用: 小型转子和旋转工件的动态不平衡检测 - 测量: 动静平衡，最多10种轴承模式 - 定制: 重量增加/减少，CW/CCW旋转，校准系数组合 - 系统: 自动灵敏度调整，双重过滤，数据压缩 - 技术数据: 最大质量1.6-16 kg，最大直径300-400 mm，轴颈直径3-40 mm，电机功率0.2DC，剩余不平衡≤0.15g·mm/kg
