空气轴承、水冷直接驱动产生高频变化,频率高达100赫兹。

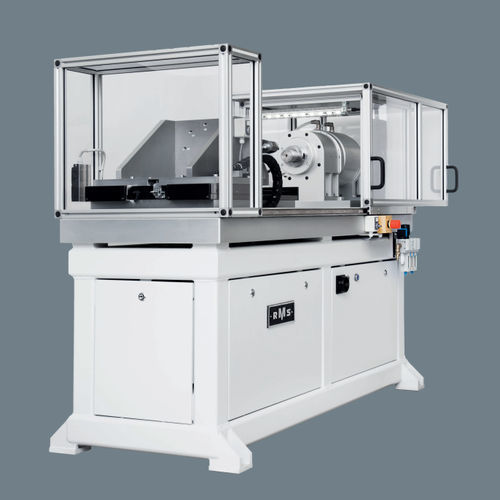

IPU 750是一个电力驱动的扭转试验台,用于产生静态和动态扭转载荷。测试试样由一个反作用力支架固定。为了调整不同的测试部件的长度,反作用力支架可以在雪橇上使用。测试台由控制计算机通过网络接口控制。
精确性
转速误差 [ 3
扭矩精度[ ≤ 1
系统性 [°/s] 位置偏差 ≤± 20"
重复性[°/s]定位 ≤±5"
定位精度 [ 0,01
定位分辨率 [0,001
位置不确定度 [°/s] ≤± 20" 。
技术细节
最大。速度 [rpm] 500
扭矩,连续运行 [Nm] 250
扭矩测量范围[Nm] 500
振荡频率 [Hz] <100
驱动- 惯性矩 [kgm²] 0,1
运行模式: - 静态力矩
- 动态力矩
- 频率扫描
尺寸
高 [mm] 1700
宽 [mm] 880
长度 [mm] 1200
重量[公斤] 800
温度室*
温度范围 [℃] < +150
温度测量 IR-Camera , [0,1°K
分辨率,2°K的精度] 。
功率 [W] 约1000
---
