规划软件 APEXBlade™

CAD数据分析CAD编程

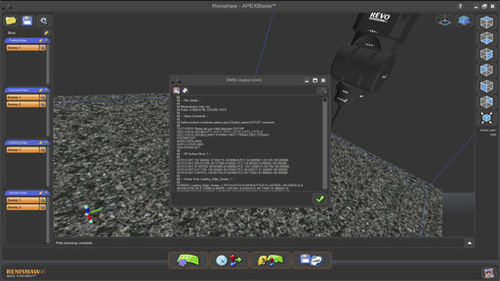

一种用于路径规划和基于CAD生成DMIS工件程序的超快速工具 软件用于复杂的五轴路径规划 软件包的设计目的是加速五轴扫描路径的生成。工作原理是让用户导入标称几何形状（本示例中的航空发动机叶片）并选择要测量的叶片。然后，本软件自动确定叶片最佳的五轴快速面扫描路径。生成的DMIS工件程序根据具体应用编写后导入MODUS，并可在此运行工件程序。 在工件程序中编写快速面扫描程序块更加方便、快捷 采集的叶片数据远远超过截面扫描（每个叶片的点云图） 可根据需要返回之前所完成的任何扫描区段 可重新调用数据，用于生成程序的分析 滑行扫描准备工作 导入CAD文件 选择所需的叶片 软件生成滑行扫描并显示路径规划节点 所有扫描参数均可调整，以进行全面控制 如需要，可以添加额外的横向扫描
